Отправка сигнала из админ-интерфейса 4.4.1+

Версия 4.4.1

© 2015-2021, ООО "Процессные технологии", материалы этого документа распространяются свободно на условиях лицензии GNU FDL. RunaWFE Free является системой с открытым кодом и распространяется в соответствии с LGPL лицензией (http://www.gnu.org/licenses/lgpl.html).

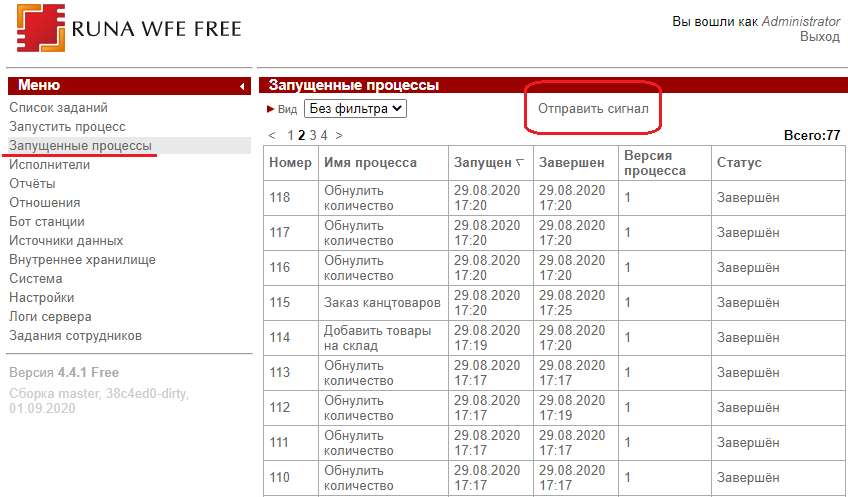

В веб интерфейс RunaWFE 4.1.1 была добавлена возможность отправки сигнала. Страница с вводом параметров маршрутизации и переменных доступна в меню "Запущенные процессы" по ссылке "Отправить сигнал".

Admin signal 1.png


Пример отправки сигнала.

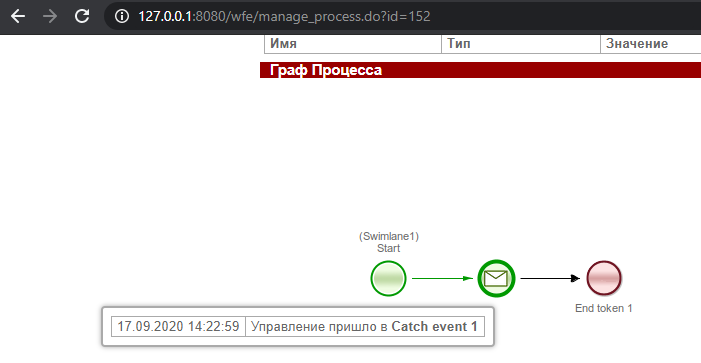

БП с активным узлом получателя

Admin signal 2.png

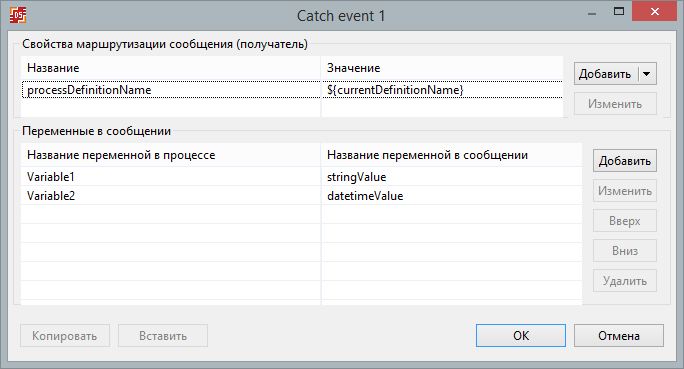

Настройки маршрутизации узла получателя и сопоставление переменных процесса и сообщения

Admin signal 3.png


Для отправки сигнала в этот узел необходимо

  • перейти на страницу отправки сигнала

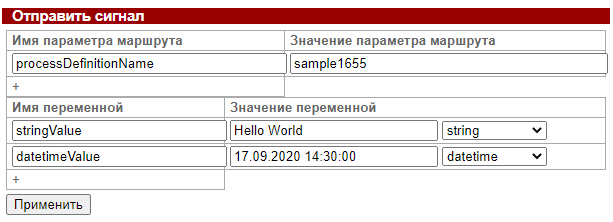

  • заполнить параметры маршрута и значения переменных

Admin signal 4.png

  • нажать "Применить"

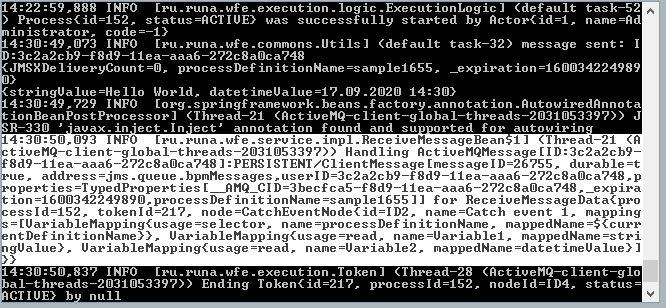

Факт отправки сигнала будет зафиксирован в логах

Admin signal 5.png

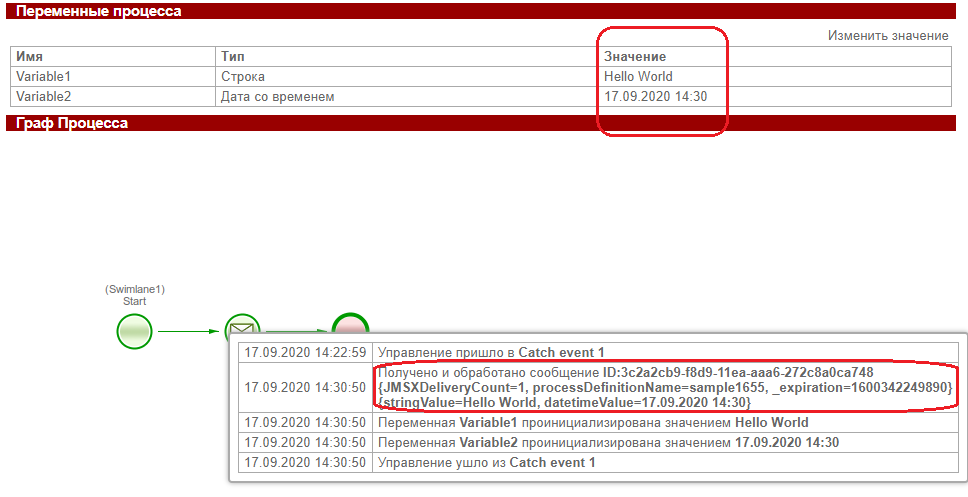

Узел обработки события получит отправленное сообщение

Admin signal 6.png
