RunaWFE. Расширенный лабораторный практикум по процессному управлению. Часть 5

Версия 4.4.1

© 2015-2021, ООО "Процессные технологии", материалы этого документа распространяются свободно на условиях лицензии GNU FDL. RunaWFE Free является системой с открытым кодом и распространяется в соответствии с LGPL лицензией (http://www.gnu.org/licenses/lgpl.html).

Введение

Первую, вторую, третью и четвертую части практикума можно найти на сайте проекта RunaWFE в разделе "Документация / Документация для пользователя / Учебные материалы по процессному управлению".

Адрес сайта проекта RunaWFE - http://runawfe.org/rus.

В настоящей, пятой части практикума показана и объяснена работа с мульти-подпроцессами, приведено описание самостоятельного занятия.

Система RunaWFE свободно распространяется вместе со своими исходными кодами на условиях открытой лицензии LGPL. Система бесплатная, ее можно свободно установить на любое количество компьютеров без каких-либо ограничений. Скачать дистрибутивы и исходный код ее можно через интернет с портала разработчиков свободного программного обеспечения sourceforge.net по адресу: http://sourceforge.net/projects/runawfe.

Замечание. Для выполнения данного практикума потребуется версия ПО RunaWFE 4.1.1 и выше

Практическое занятие "Работа с мульти-подпроцессами"

Цель занятия

Целью занятия является изучение мульти-подпроцессов.

Теоретические сведения

Мульти-подпроцесс.

Мульти-подпроцесс – специальный вид дополнительного узла. С узлом мульти-подпроцессом связывается бизнес-процесс, экземпляры которого будут запускаться в качестве подпроцессов. Строится соответствие переменных процесса и подпроцесса. В момент прихода управления в мульти-подпроцесс параллельно запускается известное к этому моменту времени количество экземпляров подпроцесса, в которые передаются значения соответствующих переменных. После того, как все подпроцессы завершатся, управление переходит к следующему узлу по исходящему Переходу.

Количество экземпляров мульти-подпроцесса может определяться:

  • значением специальной «присоединенной» переменной формата список
  • по группе
  • по отношению


Мульти-подпроцесс по переменной.

В соответствие переменной формата "Список" родительского процесса ставится переменная подпроцесса. По элементам этого списка будут созданы экземпляры подпроцессов.


Мульти-подпроцесс по группе.

Если необходимо, чтобы в момент прихода управления в элемент мульти-подпроцесс, для каждого пользователя - члена группы создался и запустился свой экземпляр подпроцесса, то используется мультиподпроцесс по группе. Выбирается переменная, содержащая группу или ее название. Название группы также может быть задано вручную. По всем пользователям данной группы (рекурсивно) будут созданы подпроцессы.


Мульти-подпроцесс по отношению.

По умолчанию в мульти-подпроцессе по отношению установлена опция использования обратного отношения. В этом случае создается столько экземпляров подпроцесса сколько элементов в правой части отношения с заданными параметрами. Параметрами отношения являются название отношения и его левая часть.

В случае если опция "Использовать обратное отношение" не установлена, то все наоборот, количество экземпляров подпроцесса определяется по левой части отношения, а параметр отношения соответствует правой части.


Сопоставление переменных процесса и подпроцесса.

При настройке мульти-подпроцесса, можно задать соответствие переменных родительского процесса и подпроцесса. При этом необходимо задать "использование" переменных.

  • чтение - разрешение на чтение значения переменной родительского процесса в сопоставленную ей переменную подпроцесса
  • запись - разрешение на запись значения переменной подпроцесса в сопоставленную ей переменную родительского процесса

В случае использования в сопоставлении переменной формата "Список" родительского процесса, используется следующие правила:

  • количество элементов списка не должно быть меньше количества запускаемых экземпляров подпроцесса
  • в случае если количество элементов списка будет больше количества экземпляров подпроцесса, "лишние" элементы не будут использованы

Порядок выполнения работы

В данном занятии рассматривается разработка упрощенного варианта бизнес-процесса "Выпуск номера журнала", в котором используется мульти-подпроцесс.

Описание бизнес-процесса.

Шеф-редактор запускает бизнес-процесс выпуска очередного номера журнала. В стартовой форме он вводит номер журнала, год, месяц, к которому относится выпуск, и постер на обложку. Далее запускается мульти-подпроцесс по членам группы "Редакторы". Предполагается, что каждый член группы "Редакторы" (редактор рубрики) отвечает за одну рубрику журнала.

В подпроцессе, редактор выбирает из списка обозревателя (список соответствует группе "Обозреватели"), которому далее направляется задание на создание внутреннего контента рубрики. После создания внутреннего контента обозревателем, вызывается обработчик который формирует текст рубрики из внутреннего контента и ФИО обозревателя. Далее задание на утверждение контента получает редактор рубрики. На этом экземпляр подпроцесса завершается.

В родительском процессе после завершения всех экземпляров подпроцесса, задание на создание верстки получает верстальщик (определяется группой "Верстальщик", в которую должен входить единственный пользователь). Верстальщик правит тексты всех рубрик. Далее обработчик Word собирает из введенных на стартовую форму данных и текстов рубрик, docx-файл номера журнала. Задание "Утвердить номер журнала" получает шеф-редактор (который запускал бизнес-процесс), в форме отображается ссылка на сформированный docx-файл номера журнала.

Разработка бизнес-процесса.

  1. Запустите RunaWFE симулятор, для этого дважды кликните по ярлыку «Start Simulation» на рабочем столе, или выполните команду меню Пуск / Программы / RunaWFE / Start Simulation. (Подробнее см. 1-ая Часть, Вводное занятие, Порядок выполнения работы, Пункт 1)
  2. Войдите в web-интерфейс системы RunaWFE под пользователем Administrator. (см. 1-ая Часть, Вводное занятие, Порядок выполнения работы, Пункт 2, Рис. 5.2) Замечание. По умолчанию пароль пользователя Administrator - "wf".
  3. Создайте следующих пользователей: (см. 1-ая Часть, Вводное занятие, Порядок выполнения работы, Пункты 10 - 11, Рис. 5.9 - 5.10)
    • Петров Сергей Петрович
    • Константинов Игорь Сергеевич
    • Иванов Иван Иванович
    • Сидоров Валентин Игоревич
    • Сергеев Николай Иванович
    • Николаев Виктор Александрович
    • Андреев Николай Викторович
    • Дмитров Арсений Яковлевич
    • Юрьев Сергей Сергеевич
    При создании, введите пароль для каждого пользователя (например - 123), знать старый пароль пользователя при этом не требуется (см. Практическое занятие "Изучение перспективы ресурсов", Порядок выполнения работы, Пункты 4 - 5, Рис. 3.1, 3.2).
  4. Создайте группы (см. 1-ая Часть, Вводное занятие, Порядок выполнения работы, Пункты 4 - 6, Рис. 5.4 - 5.6)
    • Шеф-редакторы
    • Верстальщик
    • Редакторы
    • Обозреватели
  5. Добавьте пользователей в группы
  6. группа "ШЕФ редакторы":
    • Петров Сергей Петрович
    • Константинов Игорь Сергеевич
    группа "Редакторы":
    • Сидоров Валентин Игоревич
    • Сергеев Николай Иванович
    • Николаев Виктор Александрович
    группа "Верстальщик":
    • Иванов Иван Иванович
    группа "Обозреватели":
    • Андреев Николай Викторович
    • Дмитров Арсений Яковлевич
    • Юрьев Сергей Сергеевич
    Кроме того, добавьте всех созданных пользователей в группу "Сотрудники"
  7. Дайте полномочия группе "Сотрудники" на вход в систему (см. 1-ая Часть, Вводное занятие, пункты 7-9, Рис. 5.6 - 5.8 )
  8. Дайте полномочия группе "Редакторы" на чтение и просмотр группы "Обозреватели"
  9. Для этого откройте список исполнителей, выберите группу "Обозреватели", нажмите на "Обладатели полномочий". Добавьте в список группу "Редакторы", установите права "Читать" и "Просматривать" (см. Рис. 2.1)
    R350 ru.png
    Рисунок 2.1 Обладатели полномочий на группу "Обозреватели"


  10. Дайте полномочия группе "Редакторы" на чтение на всех пользователей, входящих в группу "Обозреватели"
  11. Для этого выберите пользователя, перейдите в обладатели полномочия, и добавьте группу "Редакторы" с правами на чтение (см. Рис. 2.2)
    R351 ru.png
    Рисунок 2.2 Обладатели полномочий на пользователя "Андреев" входящего в группу "Обозреватели"


  12. Откройте среду разработки
  13. Создайте новый проект "Занятие 10"
  14. Создайте новый процесс "Пример 10-1"
  15. Добавьте элементы на схему бизнес-процесса в соответствии с рисунком 2.3
  16. R352 ru.png

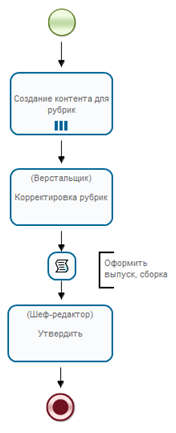

    Рисунок 2.3 Схема бизнес-процесса "Пример 10-1"


    В бизнес-процессе используется следующие элементы: Начало, Мульти-подпроцесс, Действие, Задача сценария, Окончание, Аннотация.

    Для элемента "Задача сценария" используйте опцию компактный вид (см. пункт 1 раздела "Практическое занятие "Работа с Word-ботом". Порядок выполнения работы.",Замечание. рис. 3.2)

    Для придания наглядности схемы расположите напротив "Задачи сценария" элемент "Аннотация". Перейдите в свойства элемента и введите текст в поле "Описание" - "Оформить выпуск, сборка номера журнала".

    Замечание. Используйте элемент Аннотация только в случае RunaWFE версии 4.1.1 и выше.

    Для изменения названий по-умолчанию, выделите элемент, кликнув на него, перейдите в свойства, введите новое значение в поле Название.

  17. Создайте роли
  18. В разрабатываемом процессе используются следующие Роли:
    • Шеф-редактор
    • Верстальщик
    Роль "Шеф-редактор" будет инициализирована пользователем, запустившим процесс, не требует инициализатора. Роль "Верстальщик" должна быть проинициализирована группой "Верстальщик" с помощью оргфункции. Выделите созданную роль, нажмите "Изменить", перейдите на вкладку "Группы и пользователи WF". Здесь необходимо выполнить синхронизацию с сервером, после чего "Выбрать" из списка группу "Верстальщик" (см. Рис. 2.4). Для проверки и ввода параметров соединения с сервером воспользуйтесь ссылкой "Настройки соединения" (см. Практическое занятие "Изучение перспективы ресурсов", Пункт 26, Рис. 3.16-3.18)
    R353 ru.png
    Рисунок 2.4 Инициализатор роли "Шеф-редактор"


  19. Свяжите с начальным узлом бизнес-процесса роль "Шеф-редактор", с остальными узлами свяжите роли в соответствии с рисунком 2.3
  20. Создайте переменные
  21. В процессе "Пример 10-1" используются следующие переменные:
    • тексты рубрик - переменная формата "Список(Текст)". Содержит список текстов рубрик, сформированных в мульти-подпроцессах
    • выпуск журнала - переменная формата "Файл". Это docx файл журнала, формируется в задаче сценария "Оформить выпуск", с помощью обработчика Word
    • номер журнала - переменная формата "Целое число", вводится Шеф-редактором на стартовой форме процесса
    • год - переменная формата "Целое число", вводится Шеф-редактором на стартовой форме процесса
    • месяц - переменная формата "Строка", вводится Шеф-редактором на стартовой форме процесса
    • постер - переменная формата "Файл". Это файл постера для обложки журнала, вводится Шеф-редактором на стартовой форме процесса

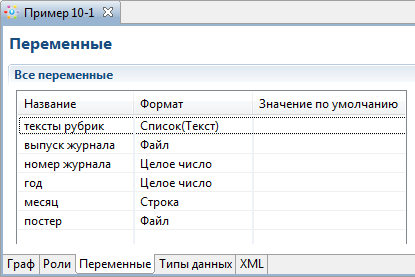

    R354 ru.png
    Рисунок 2.5 Переменные бизнес-процесса "Пример 10-1"


  22. Создайте графические формы
  23. Замечание. В случае если в системе установлен браузер Microsoft Internet Explorer 11 (IE11), то в качестве редактора форм должен быть использован CKEditor4 (как переключить редактор см. в Практическое занятие "Изучение перспективы данных", Порядок выполнения работы, Пункт 6, Рис. 4.9, 4.10 ) Выделите узел «Начало» графа процесса "Пример 10-1" правой кнопкой мыши и выберите команду «Форма» > «Создать форму» (Подробнее см. Практическое занятие "Изучение перспективы данных", Порядок выполнения работы, Пункт 6, Замечание, Рис. 4.11-4.12). На данной форме Шеф-редактор вводит переменные "номер журнала", "год", "месяц", "постер". Нажмите на иконку вставки в форму таблицы (см. рис. 2.6), введите свойства таблицы в соответствии с рисунком 2.7
    R355a ru.png
    Рисунок 2.6 Вставка таблицы на форму


    R355b ru.png
    Рисунок 2.7 Свойства таблицы


    Заполните колонки таблицы как показано на рисунке 2.8. Во втором столбце используйте теги "Ввод переменной" для ввода соответствующей переменной.


    R355c ru.png
    Рисунок 2.8 Форма узла "Начало"


    Сохраните и закройте форму.

    Добавьте валидаторы для переменных данной формы (см. Практическое занятие "Изучение перспективы операций", Пункт 15, рис. 2.27, 2.28).

    Для переменных "номер журнала", "год", "месяц" используйте валидатор "Обязательное поле". Для переменной "постер" используйте валидаторы "Обязательное поле" и "Ограничитель по расширению файла", в качестве разрешенных расширений введите "jpeg, jpg, png" (см. Рис. 2.9)


    R355d ru.png
    Рисунок 2.9 Валидаторы переменных стартовой формы

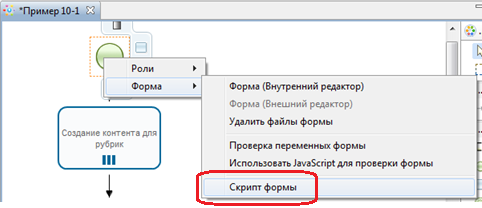

    Кроме того добавьте скрипт формы. Для этого кликните правой клавишей мыши на стартовом узле, выберите "Форма > Скрипт формы" (см. Рис. 2.10)


    R355e ru.png
    Рисунок 2.10 Создание скрипта формы


    В появившемся окне введите следующий код:

    var monthNames = ["январь", "февраль", "март", "апрель", "май", "июнь", "июль", "август", "сентябрь", "октябрь", "ноябрь", "декабрь"];

    $(document).ready(function() {
      $("input[name='месяц']").autocomplete( {
       delay: 300,
       minLength: 0,
       source: monthNames
      });
      $("input[name='месяц']").focus(function() {
       $(this).autocomplete("search", $(this).val());
      });
    });


    Данный код подключает выбор из предопределённых значений для переменной "месяц"


    Создайте форму для узла "Корректировка рубрик".


    R356a ru.png
    Рисунок 2.11 Форма узла "Корректировка рубрик"


    Здесь верстальщик корректирует тексты всех рубрик. Используйте тег "Редактировать связанные списки", разрешите изменение, запретите добавление и удаление из списка "тексты рубрик" (см. Рис. 2.12).


    R356b ru.png

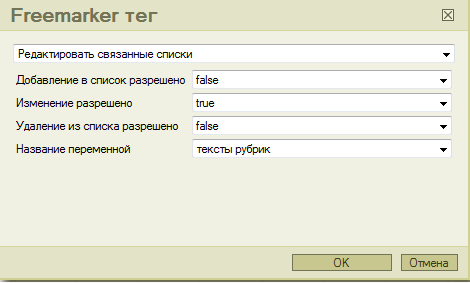

    Рисунок 2.12 Форма узла "Редактировать связанные списки"


    Создайте форму для узла "Утвердить". Используйте тег "Отобразить переменную" для переменной "выпуск журнала".


    R357 ru.png
    Рисунок 2.13 Форма узла "Утвердить"


  24. Выберите класс обработчика в задаче сценария "Оформить выпуск"
  25. Выделите на схеме элемент "Задача сценария", перейдите в его свойства и кликните в поле “Класс обработчика”, после чего выберите из списка обработчик "Word: формирование документа DOCX используя шаблон" (см. Рис. 2.14).
    R358a ru.png
    Рисунок 2.14 Выбор обработчика


    Вызовите конфигуратор обработчика Word, для этого нажмите на выбор конфигурации в свойствах задачи сценария.

    В появившейся форме введите параметры выходного файла - имя "журнал.docx" и выберите файловую переменную "выпуск журнала". Используйте вариант "Шаблон в процессе" в качестве входного файла. (см. Рис. 2.15)


    R358b ru.png
    Рисунок 2.15 Конфигурация обработчика Word

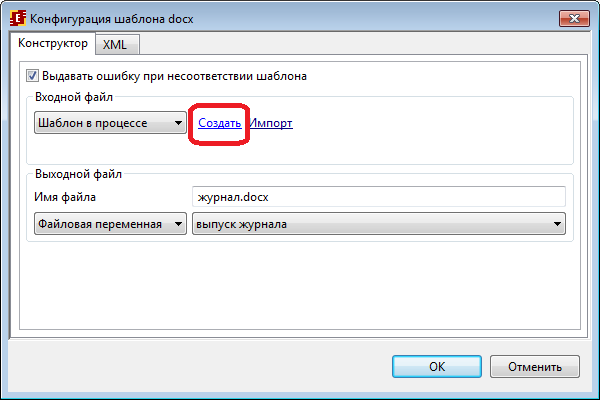

    Нажмите на "Создать" для создания шаблона (см. Рис. 2.16). Будет открыт редактор docx файлов, в котором необходимо создать шаблон.


    R358c ru.png
    Рисунок 2.16 Конфигурация обработчика Word


  26. Создайте шаблон для docx файла журнала
  27. Используйте шаблон изображенный на рисунке 2.17
    R359 ru.png
    Рисунок 2.17 Шаблон для создания docx файла журнала


    Здесь выражения вида ${Переменная} будут заменены на значение переменной Переменная, в формате, определённом в среде разработки.

    Кроме того, здесь используется "Цикл" для вывода каждой рубрики из списка "тексты рубрик". Цикл определяется 3-мя элементами: начало цикла, блок цикла и окончание цикла.

    Начало цикла в данном случае задано как ${items:тексты рубрик as рубрика}, где

    • items - это итератор, означающий итерацию по значениям
    • тексты рубрик - переменная список
    • рубрика - переменная, которая будет хранить текущее значение итератора (используется стандартный механизм замены, вида ${Переменная})

    Для обозначения окончания цикла используется выражение ${/items}

    На основе данной шаблона будет сформирован docx файл журнала.


  28. Создайте новый процесс "Пример 10-2"
  29. "Пример 10-2" будет использован как мульти-подпроцесс вызываемый из "Пример 10-1", предназначенный для формирования текста рубрики. Описание процесса. Редактор выбирает обозревателя, который добавляет внутренний контент рубрики, далее формируется контент рубрики на основе внутреннего контента и ФИО обозревателя. Редактор утверждает контент.
  30. Добавьте из палитры объектов на схему элементы "Начало", "Действие", "Задача сценария", "Аннотация", "Окончание".
  31. Замечание. Используйте Аннотацию только в случае RunaWFE версии 4.1.1 и выше. Соедините элементы, и введите названия узлов в соответствии с рисунком 2.18
    R360 ru.png
    Рисунок 2.18 Схема подпроцесса "Пример 10-2"


    Для задачи сценария дайте название "Сформировать текст рубрики". Кроме того используйте опцию "компактный вид" (см. пункт 1 раздела "Практическое занятие "Работа с Word-ботом". Порядок выполнения работы.",Замечание. рис. 3.2)

  32. Создайте роли
    • Редактор
    • Обозреватель
    Роль "Редактор" будет инициализирована пользователем из группы "Редакторы", по которой будет настроен мульти-подпроцесс "Пример 10-2" вызываемый из "Пример 10-1". Роль "Обозреватель", будет инициализирована пользователем из группы "Обозреватели" в форме узла "Выбор исполнителей для создания контента рубрики" с помощью тега "Выбор из членов группы"
  33. Свяжите с начальным узлом бизнес-процесса роль "Редактор", с остальными узлами свяжите роли в соответствии с рисунком 2.18
  34. Создайте переменные
    • Внутренний контент - формата "Текст", вводится обозревателем в форме "Создание внутреннего контента рубрики"
    • Контент рубрики - формата "Текст", формируется в задаче сценария "Сформировать текст рубрики" с помощью обработчика "Выполнить код Groovy"
    • Обозреватели - формата "Группа", имеет значение по умолчанию - "Обозреватели"
    Для установки значения по умолчанию "Обозреватели", после ввода названия и выбора формата переменной, нажмите "Далее", переключитесь на вариант "Использовать значение по умолчанию" и введите "Обозреватели" (см. Рис. 2.19)
    R361 ru.png
    Рисунок 2.19 Значение по умолчанию для переменной Обозреватели


    R362 ru.png
    Рисунок 2.20 Список переменных подпроцесса "Пример 10-2"


  35. Создайте графические формы заданий
  36. Замечание. В случае если в системе установлен браузер Microsoft Internet Explorer 11 (IE11), то в качестве редактора форм должен быть использован CKEditor4 (как переключить редактор см. в Практическое занятие "Изучение перспективы данных", Порядок выполнения работы, Пункт 6, Рис. 4.9, 4.10 ) Кликните правой клавишей мыши на узле для вызова меню. Выберите "Форма > Создать форму". В появившемся окне выберите тип формы - "Произвольная форма" и нажмите "ОК". Создайте форму для задания "Выбор исполнителей для создания контента рубрики". Расположите тег "Выбор из членов группы" с параметрами представленными на рисунке 2.21, для инициализации роли "Обозреватель" В качестве группы выберите переменную "Обозреватели"
    R363 ru.png
    Рисунок 2.21 Форма задания "Выбор исполнителей для создания контента рубрики"


    Используйте для роли "Обозреватель" валидатор "Обязательно поле". Для этого вызовите "проверка переменных формы" (см. Практическое занятие "Изучение перспективы операций", Пункт 15, рис. 2.27), перейдите на вкладку Роли, выберите роль Обозреватель, валидатор "Обязательно поле" (см. рис. 2.22)


    R363b ru.png
    Рисунок 2.22 Валидация роли Обозреватель


    Создайте форму для задания "Создание внутреннего контента рубрики".


    R364 ru.png

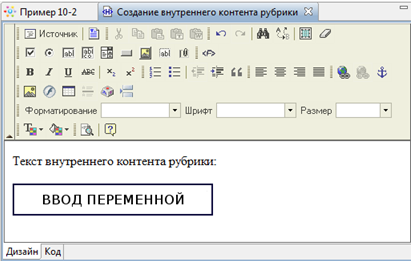

    Рисунок 2.23 Форма задания "Создание внутреннего контента рубрики"


    Используйте тег "Ввод переменной" для ввода значения переменной "Внутренний контент"

    Добавьте валидатор "Обязательно поле" для переменной "Внутренний контент" (см. Практическое занятие "Изучение перспективы операций", Пункт 15, рис. 2.27, 2.28).

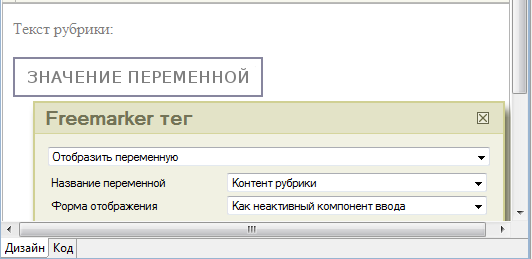

    В форме задания "Утвердить текст рубрики" расположите тег "Отобразить переменную" для отображения значения переменной "Контент рубрики". Используйте отображение "Как неактивный компонент вывода" (см. Рис. 2.24)


    R365 ru.png
    Рисунок 2.24 Форма задания "Утвердить текст рубрики"


  37. Выберите обработчик в задаче сценария "Сформировать текст рубрики"

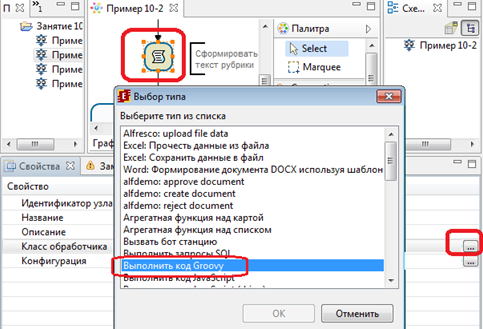

  38. Используйте обработчик "Выполнить код Groovy". Выделите задачу сценария, перейдите в ее свойства, выберите свойство "Класс обработчика", в появившейся форме выберите из списка "Выполнить код Groovy" (см. рис. 2.25).
    R366 ru.png
    Рисунок 2.25 Выбор класса обработчика


    Далее выберите "Конфигурация" обработчика, в открывшемся окне используйте следующий код:

    Контент_рубрики =  "От обозревателя " + Обозреватель.getFullName();
    Контент_рубрики +=  "\r\n\r\n";
    Контент_рубрики += Внутренний_контент;
    Контент_рубрики +=  "\r\n\r\n";



    Данный код формирует контент рубрики с помощью конкатенации значения переменной "Внутренний контент", ФИО обозревателя, строки "От обозревателя " и последовательностей "\r\n".

    Для вставки переменных (Контент рубрики, роль Обозреватель) используйте "Вставить переменную".

    Для определения ФИО обозревателя используется функция getFullName().

    Последовательность символов "\r\n" используется для перевода позиции (в формируемой строке) в начало следующей строки.


    R367 ru.png
    Рисунок 2.26 Конфигурация обработчика


  39. Сохраните и закройте процесс "Пример 10-2"
  40. Откройте бизнес-процесс "Пример 10-1"
  41. Вернемся к разработке бизнес-процесса выпуска номера журнала "Пример 10-1"
  42. Настройте мульти-подпроцесс "Создание контента для рубрик" в процессе "Пример 10-1"
  43. Кликните правой клавишей мыши на элементе "Мульти-подпроцесс" и выберите вариант "Использовать подпроцесс"
    R368 ru.png
    Рисунок 2.27 Использовать подпроцесс


    С узлом Мульти-подпроцесс связывается бизнес-процесс, экземпляры которого будут запускаться как подпроцессы. Выберите из списка в качестве подпроцесса - "Пример 10-2" (см. Рис. 2.28).

    Используем мульти-подпроцесс по группе "Редакторы". Для этого перейдите на вкладку "По группе", нажмите на выпадающий список и выберите "Введите значение" для ввода названия группы вручную (см. Рис. 2.28). В появившемся окне введите "Редакторы" (см. Рис. 2.29).


    R368a ru.png
    Рисунок 2.28 Выбор мульти-подпроцесса по группе


    R368b ru.png
    Рисунок 2.29 Ввод названия группы


    Выберите роль "Редактор" подпроцесса "Пример 10-2" (см. Рис. 2.30)


    R368c ru.png
    Рисунок 2.30 Выбор переменной подпроцесса


    Таким образом данная настройка означает, что по всем пользователям группы "Редакторы" (рекурсивно) будут созданы экземпляры подпроцесса "Пример 10-2". Роль Редактор будет проинициализирована соответствующим пользователем из группы "Редакторы".

    Далее необходимо задать сопоставление переменных процесса и подпроцесса. Нажмите "Добавить", в появившейся форме выберите переменные "тексты рубрик" и "Контент рубрики". Разрешите использование для чтения и записи (см. Рис. 2.31).


    R368d ru.png

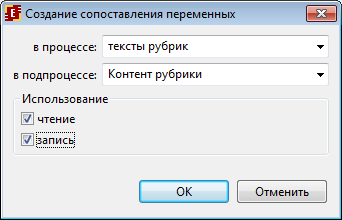

    Рисунок 2.31 Сопоставление переменных процесса и подпроцесса


    Нажмите "ОК", сохраните и закройте процесс.

  44. Экспортируйте разработанные бизнес-процессы на сервер (Подробнее см. Занятие 1, Порядок выполнения работы, Пункты 11-14)
  45. Войдите на сервер под пользователем Administrator
  46. Добавьте обладателей полномочий
  47. Для бизнес-процесса "Пример 10-1" добавьте в обладателей полномочий группы "Шеф-редакторы" и "Сотрудники". Дайте группе "Шеф-редакторы" права на чтение, чтение экземпляра и запуск. Для группы "Сотрудники" дайте права на чтение и чтение экземпляра (Подробнее см. 1-я Часть, Вводное занятие, Порядок выполнения работы, Пункт 29-34).
    R369 ru.png

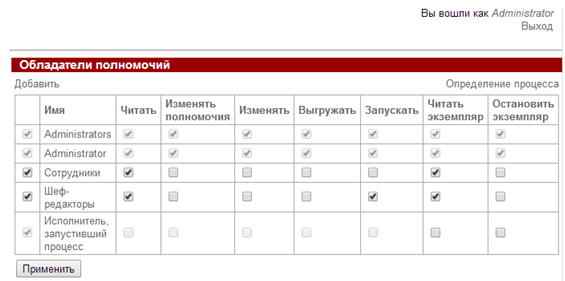

    Рисунок 2.32 Обладатели полномочий на бизнес-процесс "Пример 10-1"


  48. Запустите бизнес-процесс "Пример 10-1" и доведите экземпляр процесса до завершения.
  49. Выполнение бизнес-процессов по шагам. Войдите в систему под пользователем входящим в группу "Шеф-редакторы", например "Петров Сергей Петрович". Кликните на имя процесса в общем списке бизнес-процессов (См. Рис. 2.33)
    R370 ru.png
    Рисунок 2.33 Запуск бизнес-процесса "Пример 10-1"


    Будет отображена стартовая форма бизнес-процесса "Пример 10-1", введите номер журнала, год, выберите из предлагаемых вариантов месяц.

    Нажмите на "Загрузить файл". Выберите файл постера (jpg или png) на обложку журнала.


    R371 ru.png

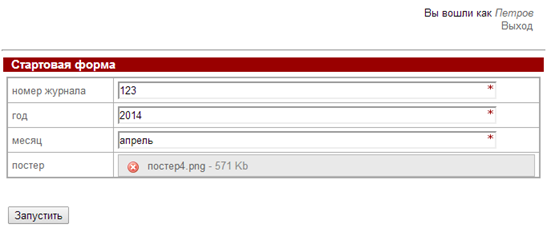

    Рисунок 2.34 Ввод данных на стартовой форме бизнес-процесса "Пример 10-1"


    Нажмите "Запустить". Будет запущен новый экземпляр бизнес-процесса "Пример 10-1".

    Управление из стартового узла перейдет в мульти-подпроцесс "Создание контента для рубрик", который настроен по группе "Редакторы".

    Таким образом будут запущены 3 экземпляра подпроцесса "Пример 10-2", редакторы "Сидоров", "Сергеев", "Николаев" получат задание "Выбор исполнителей для создания контента рубрики"


    R372 ru.png
    Рисунок 2.35 Запущено 3 экземпляра подпроцесса "Пример 10-2"


    Зайдите в систему под пользователем "Сидоров".

    Возьмите на выполнение активную задачу.


    R373 ru.png

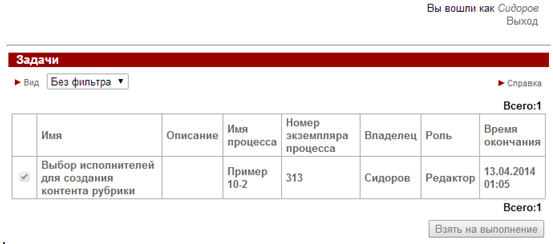

    Рисунок 2.36 Активное задние "Выбор исполнителей для создания контента рубрики"


    Выберите "Андреев" в качестве обозревателя и нажмите "Задание исполнено".


    R374 ru.png

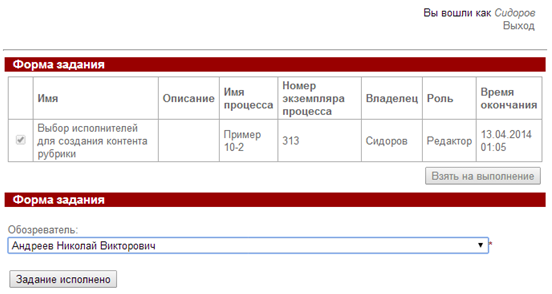

    Рисунок 2.38 Выбор обозревателя


    Зайдите в систему под остальными пользователями входящими в группу "Редакторы" - "Сергеев", "Николаев" и выполните задание "Выбор исполнителей для создания контента рубрики", выбрав в качестве обозревателя "Дмитров" и "Юрьев" соответственно.


    Обозреватели "Андреев", "Дмитров" и "Юрьев" получат задание "Создание внутреннего контента рубрики".

    Войдите по очереди под каждым обозревателем возьмите задание на выполнение, введите текст рубрики.


    R375 ru.png
    Рисунок 2.38 Ввод контента рубрики обозревателем Андреев


    R376 ru.png
    Рисунок 2.39 Ввод контента рубрики обозревателем Дмитров

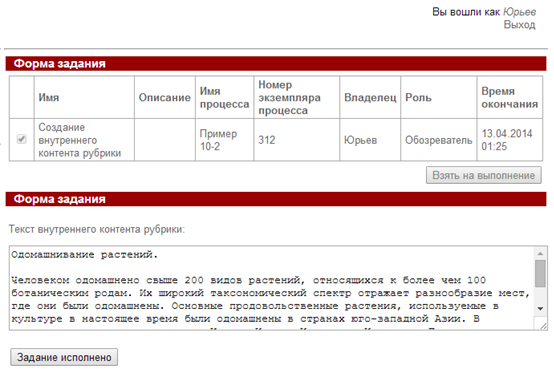

    R377 ru.png
    Рисунок 2.40 Ввод контента рубрики обозревателем Юрьев


    Далее в каждом экземпляре "Пример 10-2" сработает обработчик формирующий контент рубрики, который будет передан редактору рубрики на утверждение.

    Редакторы "Сидоров", "Сергеев", "Николаев" получат задание "Утвердить текст рубрики".

    Зайдите в систему под каждым из редакторов и утвердите тексты рубрик.


    R378 ru.png

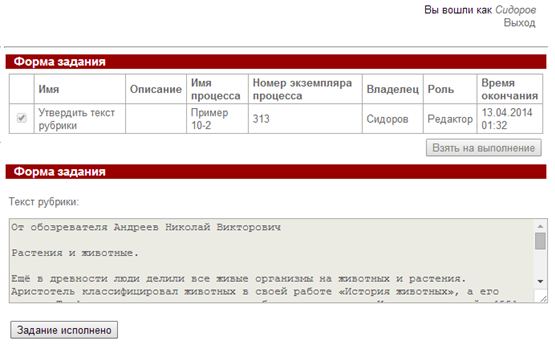

    Рисунок 2.41 Утверждение контента рубрики редактором "Сидоров"


    После того, как все три экземпляра подпроцесса "Пример 10-2" завершатся, управление вернется в экземпляр бизнес-процесса "Пример 10-1". В переменную список "тексты рубрик" будет записан "Контент рубрики" созданный в соответствующем подпроцессе.

    Верстальщик "Иванов" получит задание "Корректировка рубрик".

    Верстальщику доступны все тексты рубрик для редактирования.


    R379 ru.png
    Рисунок 2.42 Задание "Корректировка рубрик"


    Выполните задание.

    Войдите в систему под пользователем "Петров".

    Шеф-редактор "Петров" получит задание на утверждение выпуска номера журнала, в форме задания доступна ссылка на docx файл журнала


    R380 ru.png
    Рисунок 2.43 Задание "Корректировка рубрик"


    Нажмите на ссылку, будет загружен и открыт созданный docx файл журнала.


    R381 ru.png
    Рисунок 2.44 Созданный DOCX файл нового выпуска номера журнала


    Выполните задание, процесс будет завершен.

Задание для самостоятельной работы

Описание самостоятельной работы.

В практическом занятии "Работа с мульти-подпроцессами", мульти-подпроцесс для создания контента рубрик, запускался по группе «Редакторы». В самостоятельной же работе необходимо реализовать запуск мульти-подпроцесса по обратному отношению «Шеф-Редактор», примененному к пользователю, запустившему экземпляр бизнес-процесса. То есть, мульти-подпроцесс должен быть запущен по тем редакторам, для которых запустивший бизнес-процесс является шеф-редактором.

Также в самостоятельной работе необходимо внести изменения и в мульти-подпроцесс создания контента рубрики. Кроме ввода внутреннего контента обозревателем, должен быть добавлен ввод внешнего контента пользователем из группы "Авторы". На основе текстов автора и обозревателя должен быть создан контент рубрики.

Подготовка данных на сервере.

Войдите на сервер под пользователем Администратор.

Создайте отношение «Шеф-Редактор» (См. пример создания отношения в пунктах 10-11 раздела "Практическое занятие "Изучение перспективы ресурсов", рис. 3.5, 3.6).

Добавьте в него, например следующие пары:

  • Петров-Сидоров
  • Петров-Сергеев
  • Константинов-Николаев


R382 ru.png
Рисунок 2.45 Отношение Шеф-редактор


Таким образом получаем, что Петров является шеф-редактором для пользователей редакторов Сидоров и Сергеев, а Константинов шеф-редактор пользователя редактора Николаев.

Создайте группу

  • Авторы

Создайте пользователей и добавьте их в группу Авторы:

  • Максимов Роман Александрович
  • Егоров Вадим Анатольевич
  • Владимиров Евгений Юрьевич


R383 ru.png
Рисунок 2.46 Группа "Авторы"


Не забудьте дать полномочия группе "Редакторы" на чтение и просмотр группы "Авторы".Для этого откройте список исполнителей, выберите группу "Авторы", нажмите на "Обладатели полномочий". Добавьте в список группу "Редакторы", установите права "Читать" и "Просматривать". Также не забудьте дать полномочия группе "Редакторы" на чтение на всех пользователей, входящих в группу "Авторы" Для этого выберите пользователя, перейдите в обладатели полномочия, и добавьте группу "Редакторы" с правами на чтение. (В качестве примера можно посмотреть добавление обладателей полномочий на группу "Обозреватели" в Практическое занятие "Работа с мульти-подпроцессами", порядок выполнения, пункты 7,8 рис. 2.1, 2.2)


Создание бизнес-процессов.

Создайте на основе бизнес-процессов "Пример 10-1" и "Пример 10-2" бизнес-процессы "Пример 10-3" и "Пример 10-4" соответственно.

Для этого воспользуйтесь функцией копирования (подробнее см. Практическое занятие "Изучение перспективы потока управления", Задание для самостоятельной работы, Пункты 1,2,3).


Измените граф схемы бизнес-процессов в соответствии с рисунками 2.47, 2.48

Замечание. Схема бизнес-процесса "Пример 10-3" не отличается от "Пример 10-1", изменения будут только в параметрах элемента Мульти-подпроцесс.

R384 ru.png
Рисунок 2.47 Схема бизнес-процесса для самостоятельной работы "Пример 10-3"


R385 ru.png
Рисунок 2.48 Схема мульти-подпроцесса "Пример 10-4"


Добавьте к уже существующим ролям в бизнес-процессе "Пример 10-4", роль Автор без инициализатора:


R386 ru.png
Рисунок 2.49 Роли в бизнес-процессе "Пример 10-4"


Добавьте переменные

  • Внешний контент - формата Текст
  • Авторы - формата Группа, при этом задайте значение по умолчанию - "Авторы" (см. пример установки значения по умолчанию для группы Обозреватели в "Пример 10-2")


R387 ru.png

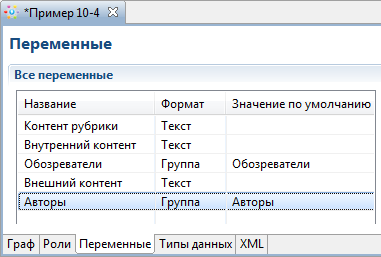

Рисунок 2.50 Переменные бизнес-процесса "Пример 10-4"


Замечание. В случае если в системе установлен браузер Microsoft Internet Explorer 11 (IE11), то в качестве редактора форм должен быть использован CKEditor4 (как переключить редактор см. в Практическое занятие "Изучение перспективы данных", Порядок выполнения работы, Пункт 6, Рис. 4.9, 4.10 )


Измените форму задания "Выбор исполнителей для создания контента рубрики", добавьте тег выбора из членов группы Авторы (используйте в качестве параметров роль Автор и переменную Авторы, см. Рис. 2.51, 2.52)


R388a ru.png
Рисунок 2.51 Форма задания "Выбор исполнителей для создания контента рубрики"


R388b ru.png
Рисунок 2.52 Выбор из членов группы "Авторы"

То есть, здесь редактор выбирает Автора и Обозревателя которые будут создавать контент рубрики.

Для роли "Автор" добавьте валидатор роли "Обязательное поле" (см. валидатор для роли Обозреватель в "Пример 10-2").

Создайте форму для задания "Создание внешнего контента рубрики", расположите тег для ввода переменной "Внешний контент"

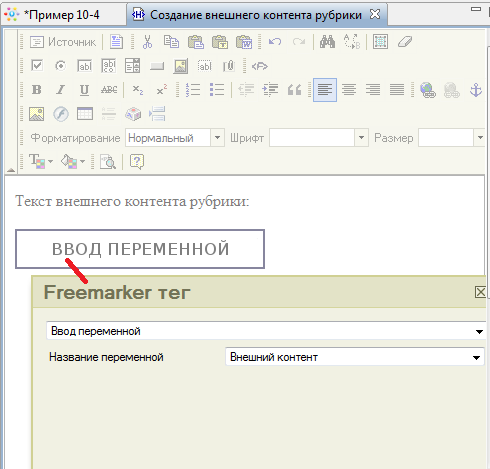

R389 ru.png
Рисунок 2.53 Ввод переменной "Внешний контент"

Добавьте валидатор "Обязательно поле" для переменной "Внешний контент"

Измените конфигурацию обработчика в задаче сценария "Сформировать текст рубрики"

Контент_рубрики =  "От автора " + Автор.getFullName();
Контент_рубрики +=  "\r\n\r\n";
Контент_рубрики += Внешний_контент;
Контент_рубрики +=  "\r\n\r\n";
Контент_рубрики +=  "От обозревателя " + Обозреватель.getFullName();
Контент_рубрики +=  "\r\n\r\n";
Контент_рубрики += Внутренний_контент;
Контент_рубрики +=  "\r\n\r\n";
R390 ru.png

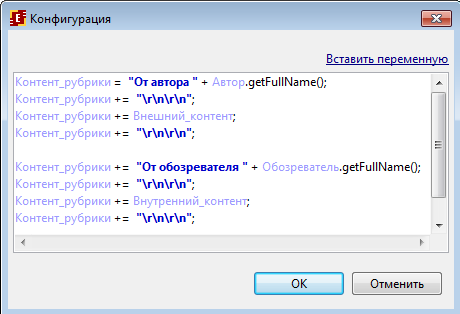

Рисунок 2.54 Конфигурация обработчика в задаче сценария "Сформировать текст рубрики"


Таким образом "Контент рубрики" теперь будет складываться еще и из "внешнего контента" введенного Автором.

Откройте процесс "Пример 10-3", вызовите настройку мульти-подпроцесса "Создание контента для рубрик". Здесь перейдите на вкладку "По отношению", в качестве подпроцесса выберите "Пример 10-4". Выполните синхронизацию с сервером и выберите отношение с названием "Шеф-редактор", в качестве параметра отношения используйте роль "Шеф-редактор". Обратите внимание на опцию "Обратное отношение", она должна быть установлена. Переменная в подпроцессе и сопоставление переменных процесса и подпроцесса оставьте неизменными (см. Рис. 2.55).


R391 ru.png
Рисунок 2.55 Настройка мульти-подпроцесса по отношению


Выполнение бизнес-процессов.

Экспортируйте разработанные бизнес-процессы "Пример 10-3" и "Пример 10-4" на сервер.

Дайте полномочия на чтение, чтение экземпляра и запуск бизнес-процесса "Пример 10-3" для группы "Шеф-редакторы", а для группы "Сотрудники" дайте право на чтение и чтение экземпляра.

Запустите бизнес-процесс выпуска номера журнала "Пример 10-3" под пользователем "Петров" и доведите его до полного завершения. Проверьте запуск мульти-подпроцессов по отношению. Получите в результате выполнения docx файл журнала, проверьте соответствие его шаблону.

Требования к представлению результатов занятия

В результате выполнения лабораторной работы должны быть представлены преподавателю отчет, par-файлы разработанных на занятии бизнес-процессов и DOCX файл созданного журнала.

В отчете должны содержаться следующие данные:

1) Скриншоты основных действий, совершенных на занятии, с пояснениями

2) Скриншоты, содержащие маршруты точек управления для экземпляров бизнес-процессов, и мульти-подпроцессов доведенных до завершения.

3) Скриншоты, содержащие созданные на занятии роли, переменные, основные формы

Контрольные вопросы

  1. Что такое мульти-подпроцесс?
  2. Чем может определяться количество запускаемых экземпляров мульти-подпроцесса?
  3. Как используются Отношения в мульти-подпроцессе, что такое Обратное отношение?
