DemoProcesses

Руководство по работе с демо-примерами бизнес-процессов

Версия 4.6.0

© 2015-2023, ООО "Процессные технологии"

Вход в систему

1. Откройте браузер по адресу http://localhost:80801/wfe
2. Введите логин и пароль пользователя и нажмите командную кнопку «Войти» – далее можно начинать работу с системой.

Замечание: В случае операционной системы AltLinux 4.0 порт 8080 занят системными службами, поэтому в URL надо указать другой порт (см. "Инструкцию по установке системы..."). Как правило, графический интерфейс системы под ОС AltLinux 4.0 настраивается на URL: http://<servername>:28080/wfe.

Список демо-логинов (Логины вводятся с учетом регистра):

Логин	ФИО
julius	Gaius Julius Caesar
nero	Nero Claudius Caesar
cleopatra	Cleopatra VII The Daughter of the Pharaoh
octavia	Octavia Minor
caligula	Gaius Iulius Germanicus
tiberius	Tiberius Claudius Drusus
marcus	Marcus Aurelius Antoninus
gaiua	Gaiua Flavius Valerius Constantinus
attila	Attila the King of Huns

Пароль для всех демо-логинов – "123".

Список демо-групп и членов групп:

Группа	Члены группы
manager (Руководители)	julius nero
human resource (Отдел кадров)	cleopatra octavia
bookkeeper (Бухгалтерия)	caligula tiberius
staff (Работники)	marcus gaiua attila
all (Все демо-пользователи)	Все пользователи и группы пользователей

Описание разделов меню:

• Список заданий – в этом разделе пользователь может работать со своими заданиями
• Запустить процесс – в этом разделе пользователь может запускать бизнес-процессы, к которым у него есть доступ
• Запущенные процессы - в этом разделе можно посмотреть состояния уже запущенных экземпляров бизнес процессов
• Исполнители – в этом разделе можно создавать и изменять параметры и права пользователей.

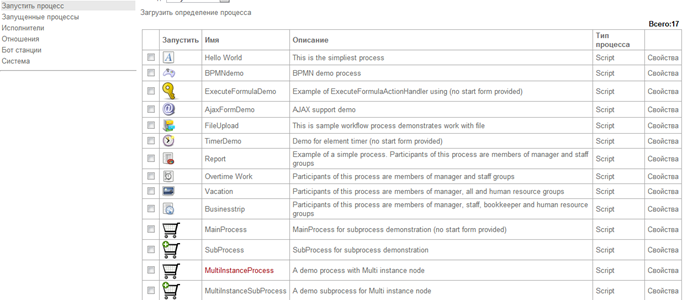

В демо-версии представлены следующие демо-процессы:

• Сверхурочные (Over time work demo)
• Отпуск (Vacation demo)
• Командировка (Business trip demo)
• Загрузить, Скачать файл (File upload)
• ExecuteFormulaDemo
• Hello World
• BPMN demo
• BotDemo
• "WebService - Who is?"
• Отчет (Report)
• Создание текстового файла (Text file creation)
• Таймер (Timer)
• Процесс с подпроцессом (MainProcess SubProcess)
• Процесс с мульти-действием (МultiInstanceProcess MultiInstanceSubProcess).

Непосредственный руководитель для любого сотрудника задается специальной функцией над организационной структурой. Эта функция используется в демо-процессе «Отпуск».

Непосредственный руководитель gaiua – julius, непосредственный руководитель marcus и attila – nero.

Запускать бизнес-процессы Сверхурочные и Командировка могут только руководители (julius, nero), запускать бизнес-процесс Отпуск могут все пользователи.

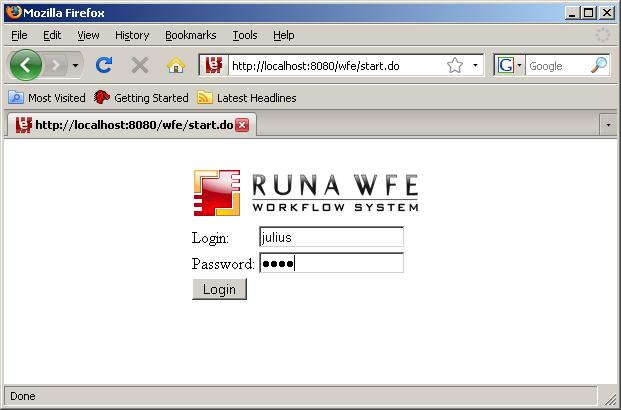

Пример экрана входа в систему:



Демо-процессы

# Описание демо-процесса «Сверхурочные»

Краткое описание процесса:

Руководитель предлагает сотруднику выйти на работу сверхурочно – сотрудник соглашается или отказывается. Руководитель получает уведомление соответственно о согласии или об отказе.

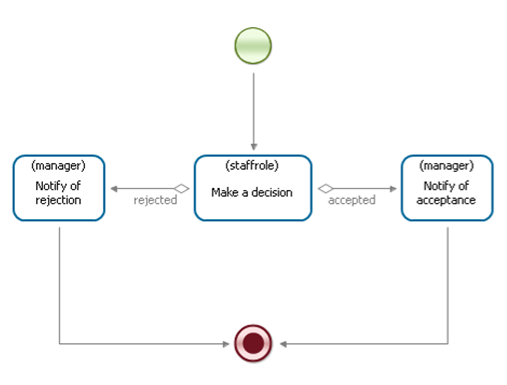

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager (например – julius).

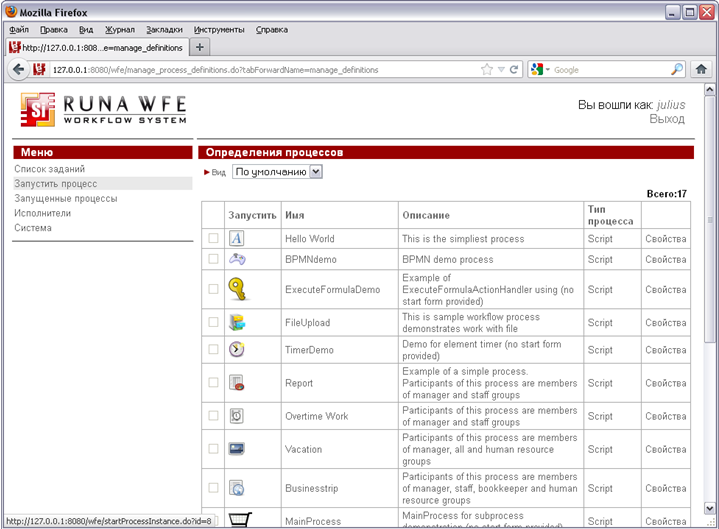

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «Overtime work» и щёлкните иконку процесса.

4. В появившейся форме:

• выберите из списка сотрудника, которому будет предложена сверхурочная работа (например, gaiua)
• выберите интервал сверхурочной работы (например, 22.08.2009 11:30 - 30.08.2009 11:30)
• Заполните поля «Причина» и «Комментарий».

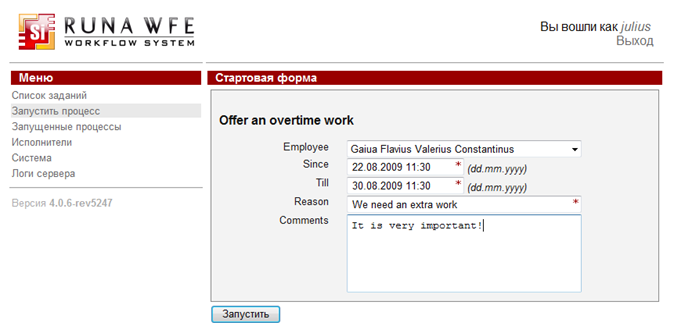

Пример заполнения формы:

• Нажмите кнопку «запустить» в нижней части формы.

После этого будет создан экземпляр бизнес-процесса «Сверхурочные». В рамках этого процесса выбранный в списке сотрудник (в предлагаемом примере – gaiua) получит соответствующее задание.

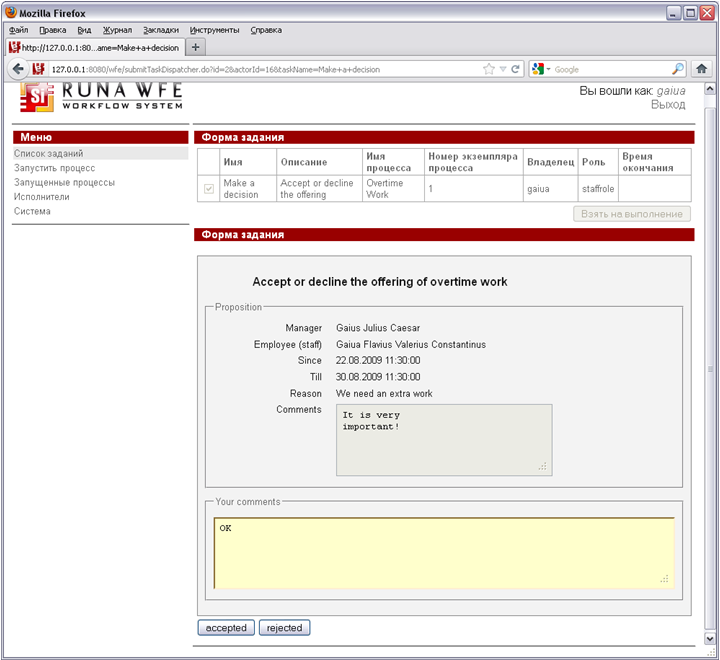

5. Войдите в систему под другим пользователем, который был выбран из списка в предыдущем пункте (в предлагаемом примере – gaiua). Для этого можно щёлкнуть по командной кнопке «Выход» в правой верхней части экрана, далее ввести новый логин (и соответствующий пароль) в появившийся форме и нажать кнопку «Войти».

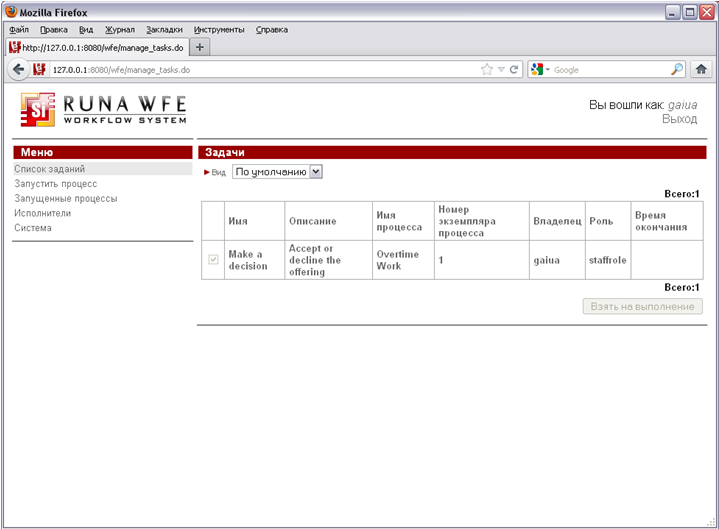

6. После входа в систему вы окажетесь на странице, соответствующей пункту меню «Задания». В таблице заданий должна быть строка, соответствующая заданию принять или отклонить предложение сверхурочной работы. Щёлкните по этой строке.

7. В появившейся форме заполните поле «Комментарий» и нажмите одну из кнопок «accepted» (принять) или «rejected» (отклонить), в нижней части формы.

8. Далее опять войдите в систему под пользователем, запустившим процесс (в данном примере - julius).

9. Вы должны увидеть задание – «Ознакомиться с сообщением о согласии» или «Ознакомиться с сообщением об отказе» (в данном примере - «Ознакомиться с сообщением о согласии»). Щёлкните по этому заданию.

10. В появившейся форме нажмите кнопку «выполнить» в нижней части формы. При этом бизнес-процесс будет завершен.

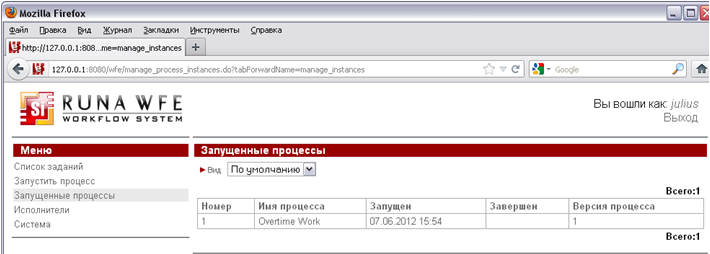

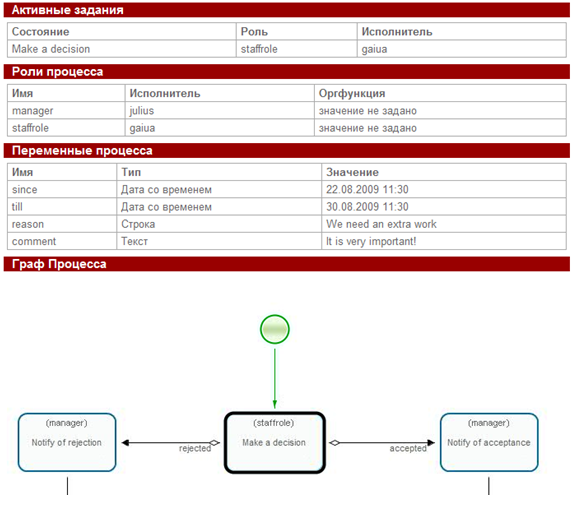

Замечание: В процессе выполнения всегда можно посмотреть состояние процесса – на странице, соответствующей меню «Запущенные процессы», надо щёлкнуть соответствующий экземпляр бизнес-процесса.



# Описание демо-процесса «Отпуск»

Краткое описание процесса:

Сотрудник подает заявку на отпуск. Непосредственный руководитель сотрудника подтверждает или отклоняет заявку. Если заявка отклонена, подавший заявку сотрудник знакомится с соответствующим уведомлением, после чего процесс завершается. Если заявка подтверждена непосредственным руководителем, то далее бизнес-процесс направляет задание «Проверить правила и технологии» в кадровую службу. Сотрудник кадровой службы сообщает бизнес-процессу результаты проверки. Если правила и технологии не выполнены – заявка опять направляется на рассмотрение руководителю (этот участок бизнес-процесса является примером цикла), если выполнены – бизнес-процесс переходит к оформлению официального заявления и подписанию приказа: сотруднику направляется задание «Представить в отдел кадров заявление на отпуск». Одновременно работнику отдела кадров направляется задание «Получить подписанное заявление на отпуск», после завершения этого задания работник отдела кадров получает задание «Подготовить и подписать приказ». После выполнения всех этих заданий бизнес-процесс завершается.

Замечание: Непосредственный руководитель для любого сотрудника задается специальной функцией над организационной структурой: если логин пользователя начинается на символ “g”, то эта функция в качестве непосредственного руководителя возвращает – julius, во всех остальных случаях функция возвращает nero.

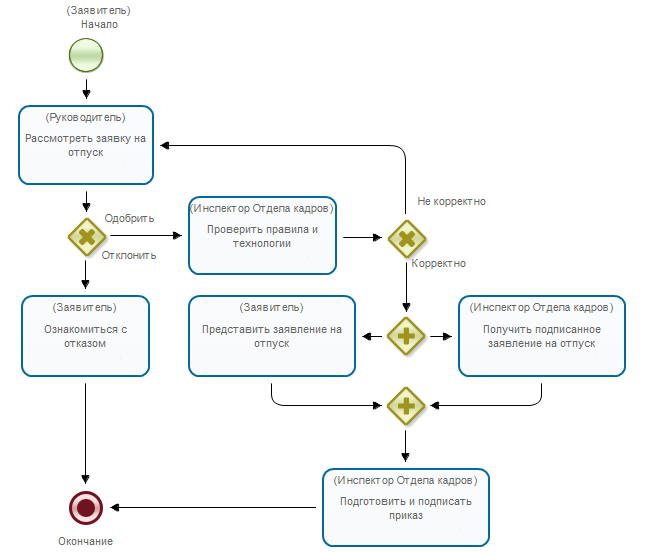

Графическое изображение процесса:

Пример исполнения демо-процесса:

1. Войдите в систему под пользователем, входящим в группу staff: (marcus).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «vacation demo» и щёлкните команду «Запустить» в этой строке таблицы.

4. В появившейся форме:

• выберите интервал дат, соответствующий предполагаемому отпуску
• Заполните поля «Причина» и «Комментарий»
• Нажмите кнопку «Выполнить» в нижней части формы.

После этого будет создан экземпляр бизнес-процесса «Отпуск». В рамках этого процесса следующее задание получит непосредственный руководитель сотрудника, запустившего процесс (т.к. непостедственым руководителем gaiua является julius, этим пользователем будет julius).

5. Войдите в систему под другим пользователем - (julius). Для этого можно щёлкнуть на командной кнопке «Выход» в правой верхней части экрана, далее ввести новый логин (и соответствующий пароль) в появившийся форме и нажать кнопку «Войти».

6. После входа в систему вы окажетесь на странице, соответствующей пункту меню «Задания». В таблице заданий должна быть строка, соответствующая заданию «Рассмотреть заявку на отпуск». Щёлкните эту строку.

7. В появившейся форме из группы «radio button» выберите «Одобрить», а также заполните поле «Комментарий руководителя» и нажмите кнопку «Выполнить» в нижней части формы.

8. Далее войдите в систему под пользователем, входящим в группу Human resource - Отдел кадров: (cleopatra).

9. Вы должны увидеть задание – «Проверить правила и технологии». Щёлкните это задание.

10. В появившейся форме выберите «Выполнены» и нажмите кнопку «Выполнить» в нижней части формы.

11. Далее в списке заданий вы должны увидеть новое задание «Получить заявление на отпуск» - войдите в это задание и нажмите кнопку «Выполнить» в нижней части формы.

12. Войдите в систему под другим пользователем - (marcus). В списке заданий вы должны увидеть новое задание «Отдать в отдел кадров заявление на отпуск» - войдите в это задание и нажмите кнопку «Выполнить» в нижней части формы.

13. Войдите в систему под другим пользователем - (cleopatra). В списке заданий вы должны увидеть новое задание «Подготовить и подписать приказ» - войдите в это задание, введите дату и номер приказа и нажмите кнопку «Выполнить» в нижней части формы. При этом бизнес-процесс будет завершен.

Замечание: В процессе выполнения всегда можно посмотреть состояние процесса – на странице, соответствующей меню «Запущенные процессы», надо щёлкнуть соответствующий экземпляр бизнес-процесса.


Описание демо-процесса «Командировка»

Замечание: Так как бизнес-процесс достаточно сложный, в данном документе для него представлено только краткое описание.

Краткое описание процесса:

Руководитель направляет сотрудника в командировку. Сотрудник знакомится с соответствующим уведомлением. Если командировка местная, то на этом бизнес-процесс завершается. Если это командировка в другой регион, то сотрудник кадровой службы получает задание подготовить официальный приказ, далее сотрудник получает задание подписать приказ, а сотрудник кадровой службы – получить подпись на приказе. После получения подписи на приказе сотрудник получает задание «Получить командировочное удостоверение», а сотрудник отдела кадров – выдать командировочное удостоверение. Далее бухгалтер выдает, а сотрудник соответственно получает командировочные. По завершении командировки сотрудник представляет, а бухгалтер получает финансовый отчет о командировке. На этом бизнес-процесс завершается.

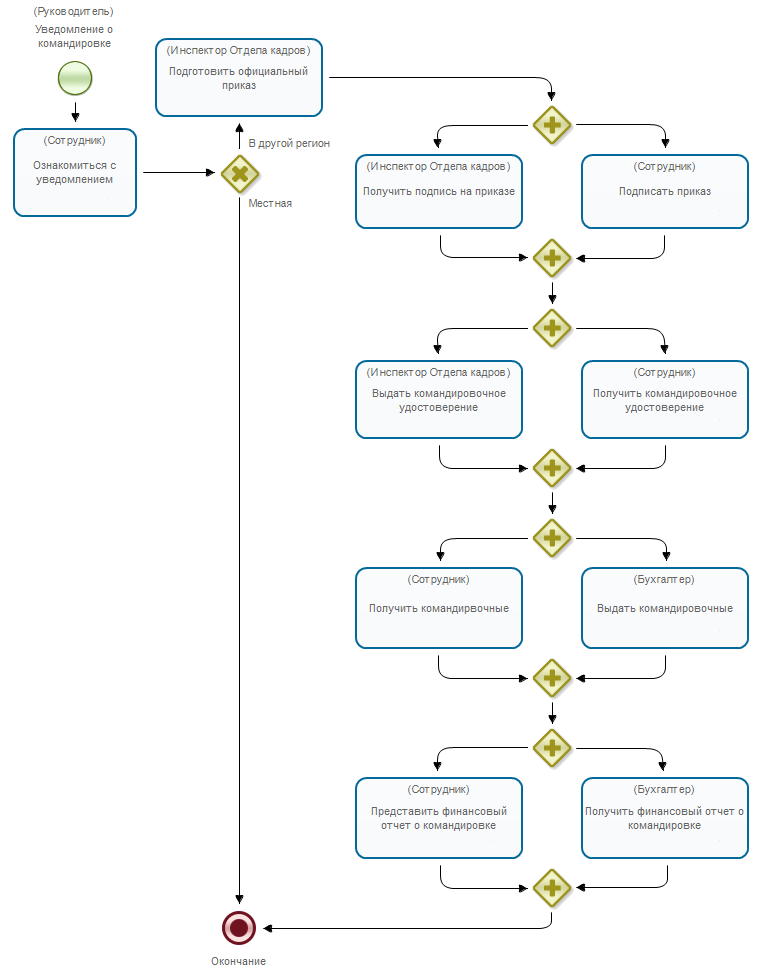

Графическое изображение процесса:

Замечание: Если на странице, соответствующей пункту меню «Запустить процесс», щёлкнуть по названию процесса, откроются свойства процесса, и, в частности, будет показан граф бизнес-процесса.


Описание демо-процесса «Загрузить, Скачать файл»

Краткое описание процесса:

В стартовой форме процесса пользователь загружает файл. Потом в первом задании этого бизнес-процесса пользователь скачивает файл.

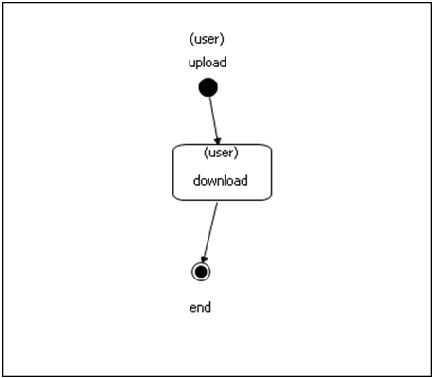

Графическое изображение процесса:

Как исполнить демо-процесс:

• Войдите в систему под пользователем, входящим в группу manager (например – julius).

• Щёлкните пункт меню «Запустить процесс».

• Найдите в списке бизнес-процесс «FileUpload» и щёлкните по его имени.

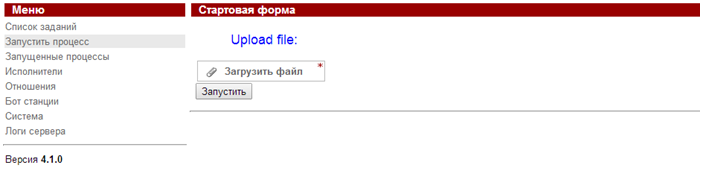

• В стартовой форме щёлкните элемент "Загрузить файл", выберите файл и нажмите "Запустить":

Замечание: Начиная с версии 4.1.0, для загрузки файлов на сервер по умолчанию используется jquery plugin upload, что в случае неуспешной проверки данных обеспечивает сохранение загруженного файла.

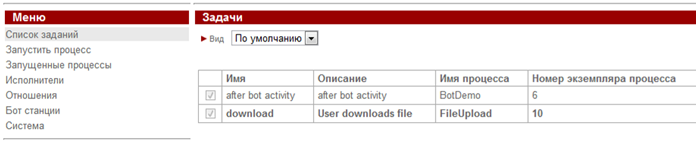

• Будет создан экземпляр процесса, после чего пользователь Julius получит новую задачу:

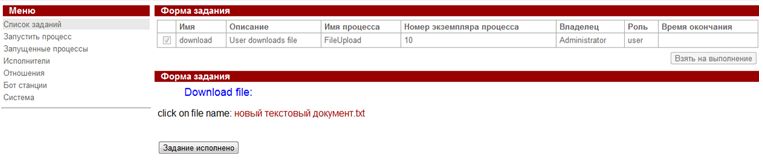

• Щёлкнув по имени файла на форме задания, можно скачать файл:



Описание демо-процесса «Execute Formula Demo»

Краткое описание процесса:

Данный процесс представляет собой пример использования обработчика класса ExecuteFormulaActionHandler – универсальный ActionHandler, предназначенный для изменения значений переменных бизнес процесса.

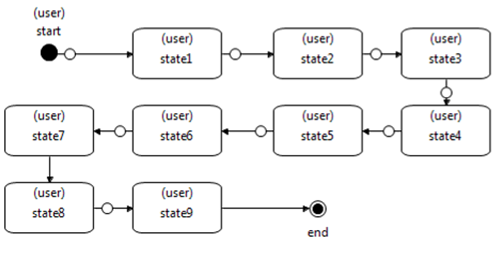

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «Execute Formula Demo», и щёлкните иконку процесса.

4. Далее вызываются обработчики ExecuteFormulaActionHandler, расположенные на переходах к узлам действиям и выполняющие расчёт значений по заданным формулам. Результаты расчёта выдаются на соответствующих формах:

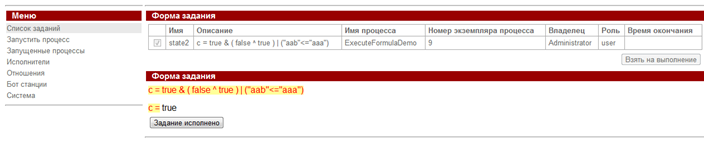

STATE 1:

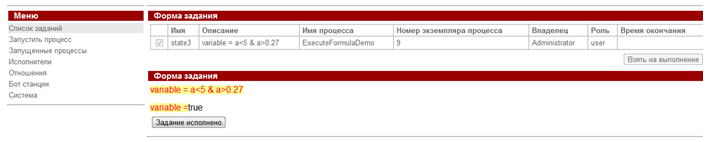

Здесь выполняются логические операции:

STATE 2:

STATE 3:

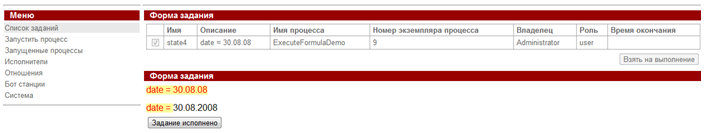

Операции над форматом DateFormat:

STATE 4:

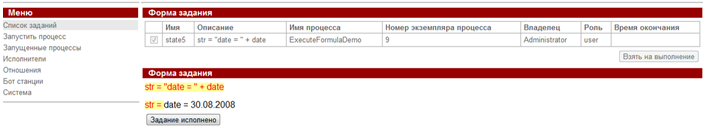

STATE 5:

Операции над форматом DateTimeFormat:

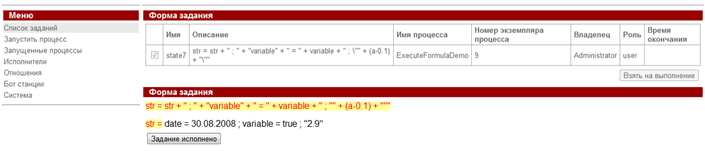

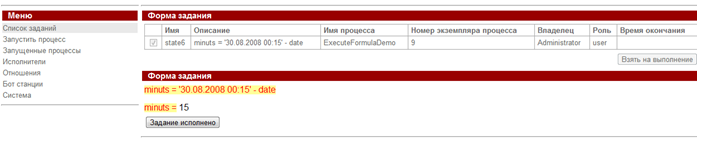

STATE 6:

STATE 7:

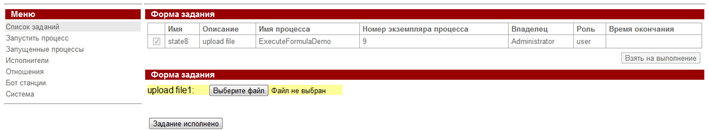

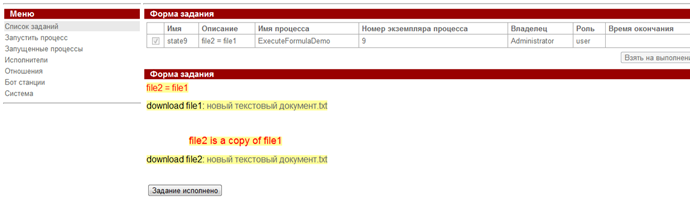

5. На форме 8 необходимо выбрать файл. При переходе к форме 9, вызывается обработчик со следующей конфигурацией:

file2 = file1

т.е. обработчик делает копию загруженного файла, результат выполнения отображается на форме 9, где предлагается скачать оба файла

STATE 8:

STATE 9:



Описание демо-процесса «Hello World»

Краткое описание процесса:

Это простейший демо процесс. Не имеет узлов действий, лишь выводит текст “Hello World!” на стартовой форме.

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager: (например – julius)

2. Щёлкните по пункту меню «Запустить процесс»

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «Hello World», и щёлкните иконку процесса

4. Появится форма с текстом “Hello World”, для запуска процесса нажмите “Запустить”

5. Процесс не имеет узлов действий, поэтому после запуска сразу же переходит в состояние завершения.


Описание демо-процесса «BPMNdemo»

Краткое описание процесса:

Данный демо процесс разработан в BPMN нотации, показывает работу с элементами ветвлений, разделений/слияний и форм. Пользователь запускает процесс, вводит комментарии в соответствующие текстовые поля, утверждает/отклоняет запрос.

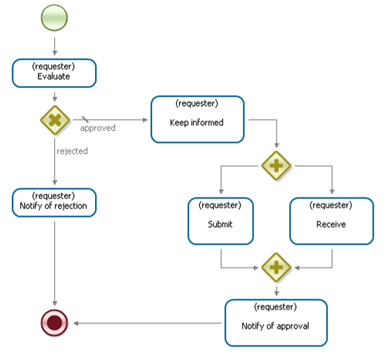

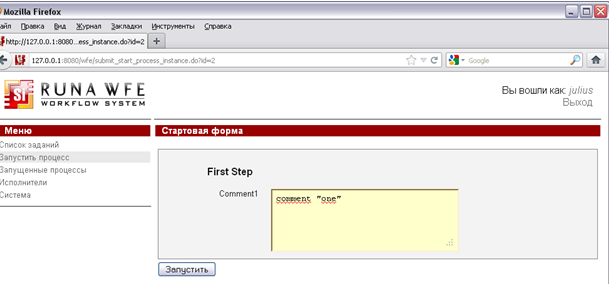

Графическое изображение процесса:

Как исполнить демо-процесс:

1.Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «BPMNdemo» и щёлкните иконку процесса, после чего необходимо ввести первый комментарий в текстовое поле и нажать “Запустить”, при этом создастся и запустится экземпляр процесса.

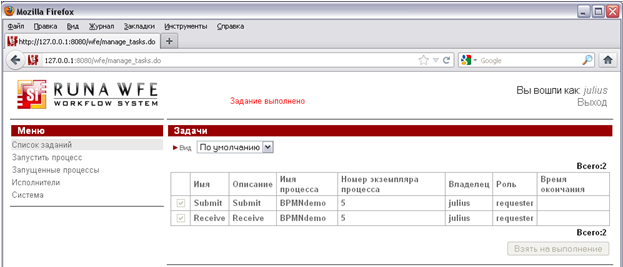

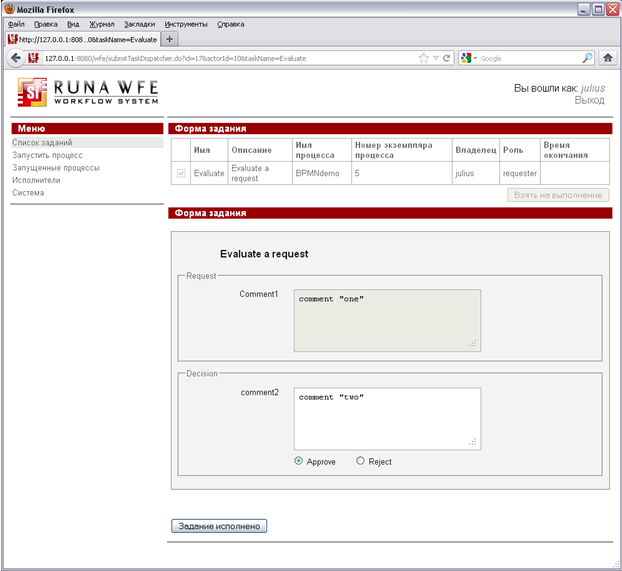

4. Далее управление передаётся в узел Evalute a request, где необходимо ввести в текстовое поле второй комментарий, а также сделать выбор (утвердить или отклонить запрос) с помощью установки соответствующей radio button – Approve или Reject.

5. По ветке алгоритма reject – показывается форма с ФИО пользователя который запустил задание, а также введённые ранее комментарии, после чего процесс завершается. Если же был сделан выбор Approve, то далее пользователю предлагается ввести третий комментарий, после чего отрабатывает узел разделения, который формирует 2 задания:

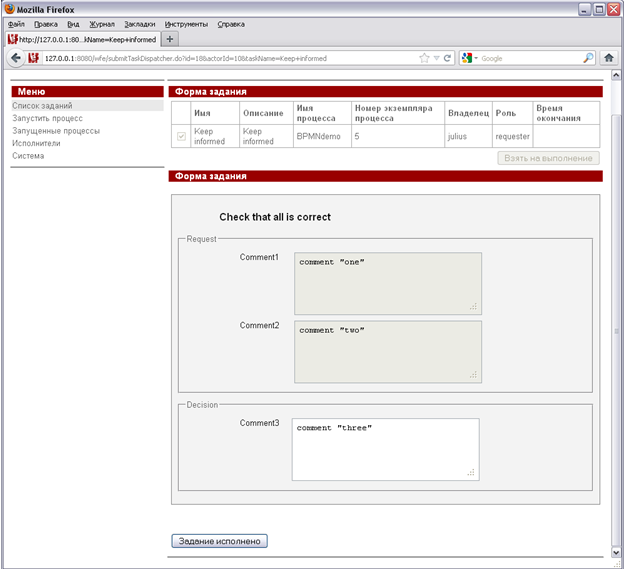

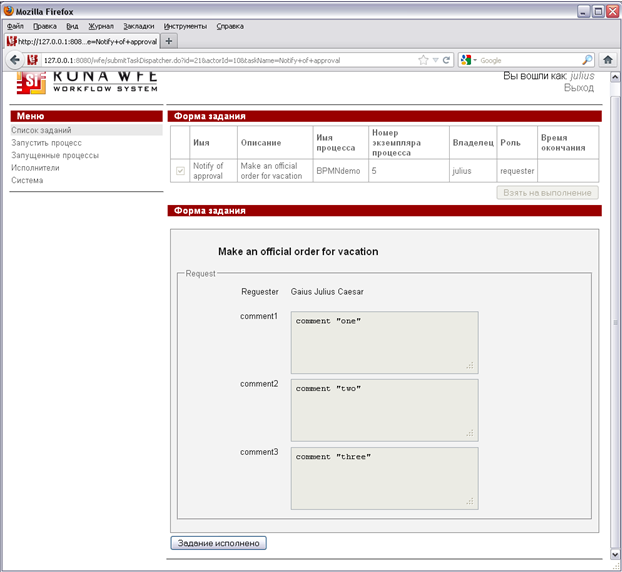

После их выполнения срабатывает узел слияния, который приводит к заданию “Make an official order for vacation”. Здесь отображаются все ранее введённые комментарии, а также ФИО пользователя, запустившего данный процесс.



Описание демо-процесса «BotDemo»

Краткое описание процесса:

В данном процессе показан принцип передачи выполнения задания боту. Пользователь запускает задание, формируется форма с текстом “before bot activity”, в следующем узле управление передаётся боту UniversalBot, который выполняет задание DoNothing (обработчик ru.runa.wf.logic.bot.DoNothingTaskHandler), после чего управление возвращается пользователю, запустившему процесс, и формируется форма с текстом “after bot activity”.

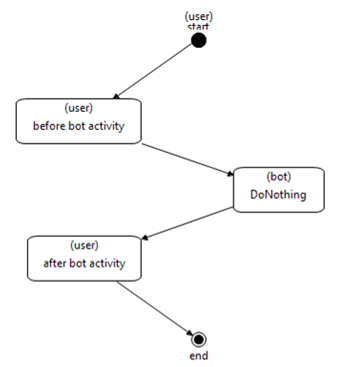

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните на пункте меню «Запустить процесс».

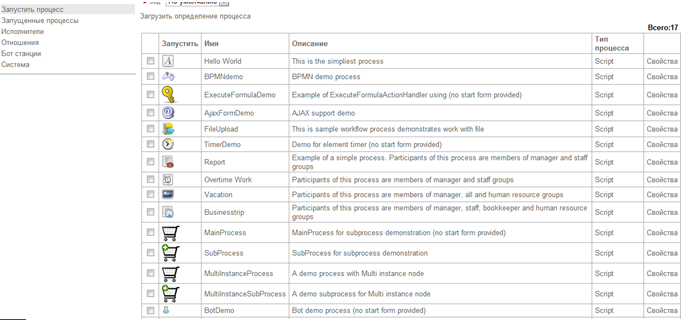

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «BotDemo», и щёлкните иконку процесса:

4. В списке заданий появится задание “before bot activity ”, выполните его, управление перейдёт к боту universal bot, который выполнит задание DoNothing.

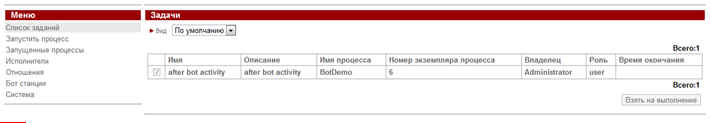

5. Далее управление возвращается пользователю julius, задание “after bot activity”:

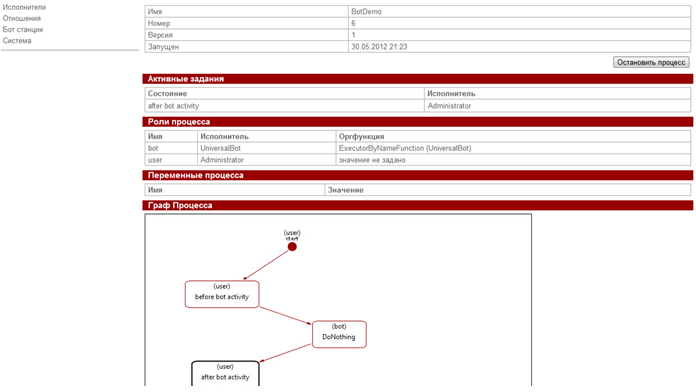

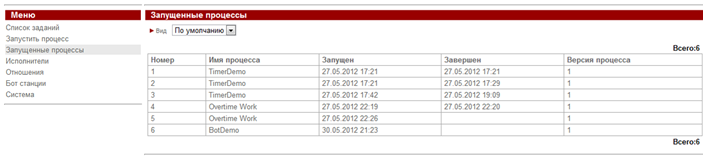

Замечание: В процессе выполнения всегда можно посмотреть состояние процесса – на странице, соответствующей меню «Запущенные процессы», надо щёлкнуть соответствующий экземпляр бизнес-процесса:



Описание демо-процесса «WebService – Who is?»

Краткое описание процесса:

Пользователь вводит имя домена, бот WebServiceBot выполняет задание “ Load whois information” с помощью сервиса WHOIS.

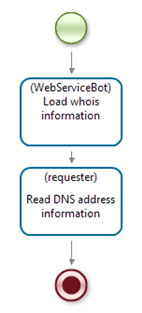

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager: (например – Julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «WebService-who is», и щёлкните иконку процесса.

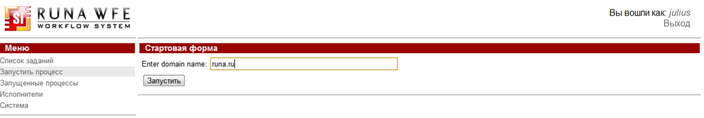

4. На стартовой форме ведите название домена и нажмите кнопку “Запустить”:

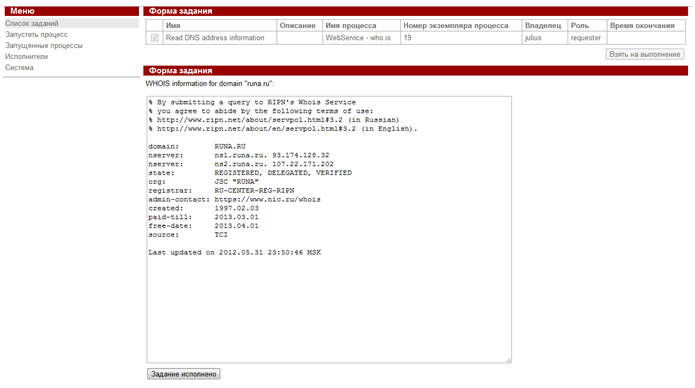

5. Результат выполнения:



Описание демо-процесса «Отчет»

Краткое описание процесса:

Руководитель дает задание составить отчет, один из сотрудников составляет отчет, руководитель знакомится с отчетом.

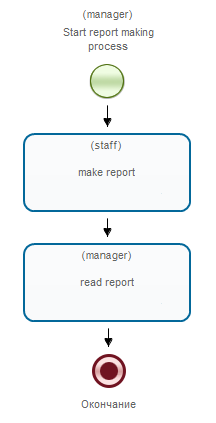

Графическое изображение процесса:

Как исполнить демо-процесс:

1.Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «Report», и щёлкните иконку процесса.

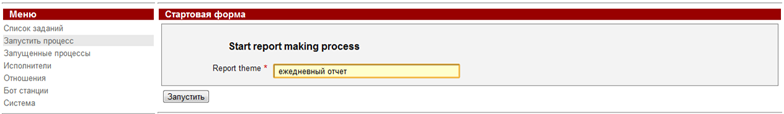

4. Введите тему отчета и нажмите кнопку старт:

5. Войдите в систему под пользователем, входящим в группу stuff(сотрудники). У этого пользователя должна появиться новая задача:

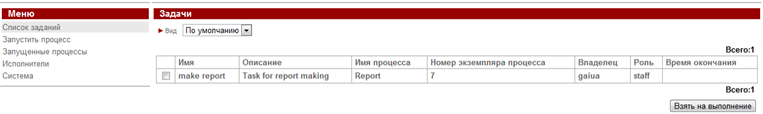

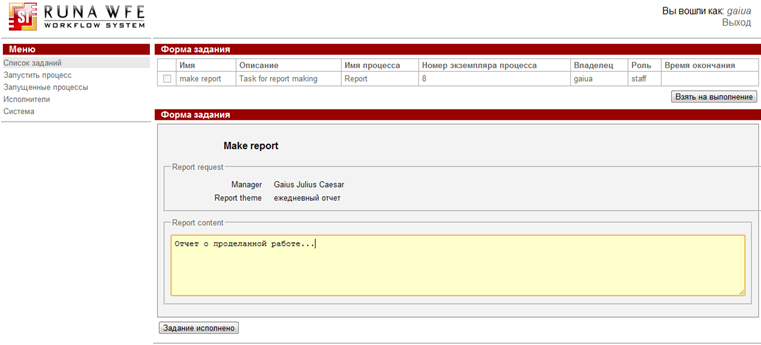

6. Щёлкните задачу “make report” и введите в форме текст отчета:

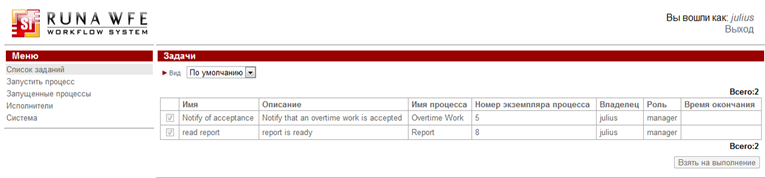

7.Войдите в систему под пользователем, создававшим эту задачу.

8. Выберите любой из отчетов, который сделали сотрудники, и после прочтения нажмите кнопку «OK». После этого текущая задача будет выполнена. После выполнения всех задач список задач уже не будет содержать задачи «report is ready».


Описание демо-процесса «Создание текстового файла»

Краткое описание процесса:

Пользователь вводит текстовую информацию, бот создает текстовый файл, пользователь читает или сохраняет файл на диск.

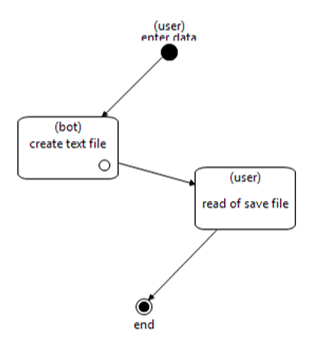

Графическое изображение процесса:

Как исполнить демо-процесс:

1.Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «TextFileCreation», и щёлкните иконку процесса.

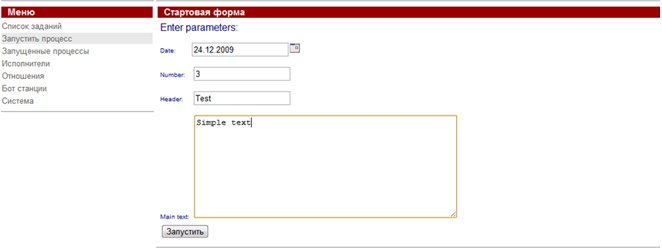

4. Ведите текстовые данные и нажмите кнопку старт:

5. Щёлкните в меню ссылку «Task List», в списке задач должна появиться новая задача: «Прочитать или сохранить файл». Щёлкните ссылку, сохраните файл на диске, завершите задачу.


Описание демо-процесса «TimerDemo»

Краткое описание как работать с таймером:

Чтобы снабдить таймером какому-либо узел, необходимо добавить к этому узлу элемент-таймер.

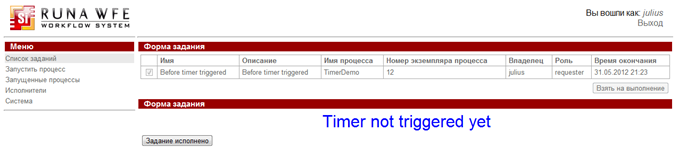

Пользователь запускает процесс, управление переходит в узел «Before timer triggered». Если в течение трех минут пользователь выполнит задачу в этом узле, то управление перейдет в узел-окончание и процесс завершится. Если в течение трех минут пользователь не выполнит задачу, то таймер сработает и управление перейдет в узел «After timer triggered».

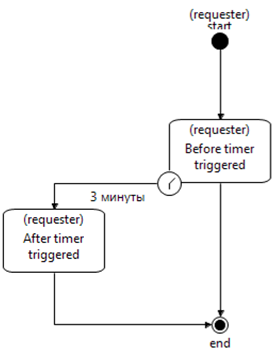

Графическое изображение процесса:

Как исполнить демо-процесс:

1. Войдите в систему под пользователем, входящим в группу manager: (например – julius).

2. Щёлкните пункт меню «Запустить процесс».

3. В появившейся таблице найдите строку, содержащую бизнес-процесс «TimerDemo», и щёлкните иконку процесса. При этом создастся и запустится экземпляр процесса:

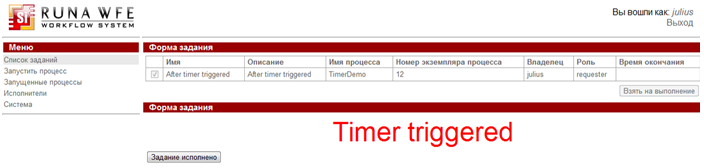

4. Таймер в процессе установлен на 3 минуты. По истечении этого периода времени таймер сработает и управление перейдет по переходу, присоединенному к таймеру:



Описание демо-процесса с подпроцессом

В процесс в качестве подпроцесса можно включить другой отдельный процесс. Подпроцесс может быть как самостоятельным (т.е. его можно запускать отдельно от родительского процесса), так и полностью зависимым от процесса-родителя (не иметь смысла при его запуске вне родительского контекста). Один и тот же подпроцесс может быть включен в разные процессы.

Для отображения подпроцесса в Среде разработки есть отдельный элемент. О создании и настройке связи между подпроцессом и родительским процессом см. "Среда разработки. Руководство пользователя".

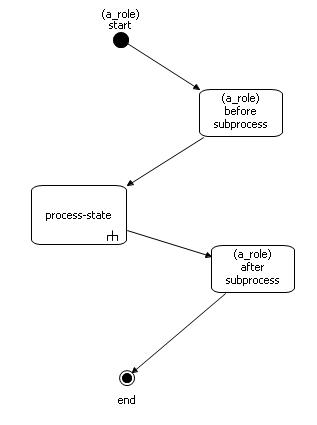

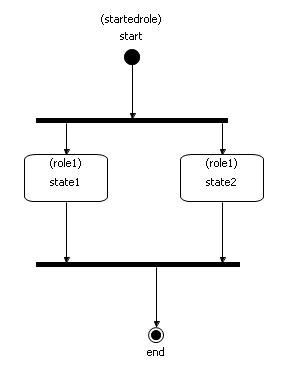

Пример демо-процесса MainProcess (слева) c подпроцессом SubProcess (справа):

1. Для запуска демо-процесса "MainProcess" щёлкните в меню на раздел "Запустить процесс". В появившемся списке процессов найдите "MainProcess" и щёлкните по его названию. Процесс запустится. На открывшейся форме "before subprocess" нажмите "Задание выполнено".

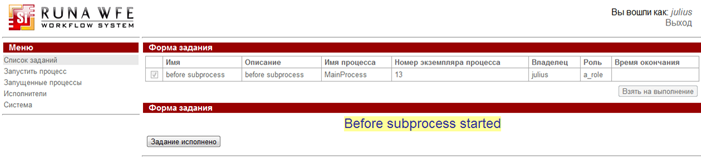

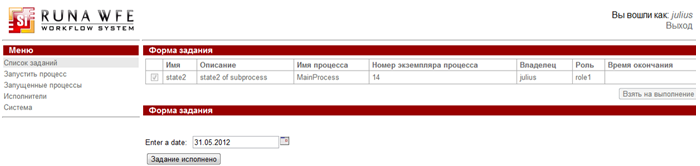

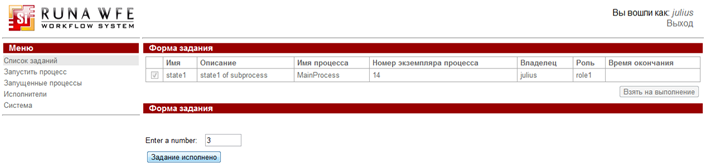

2. В списке задач найдите задачи процесса MainProcess. Появившиеся задачи принадлежат подпроцессу SubProcess, но в колонке "Имя процесса" стоит имя процесса-родителя. Выполните задачи подпроцесса.

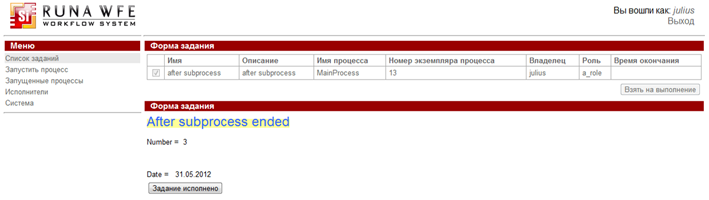

Затем выполните последнюю задачу процесса-родителя "after subprocess". Процесс завершится.

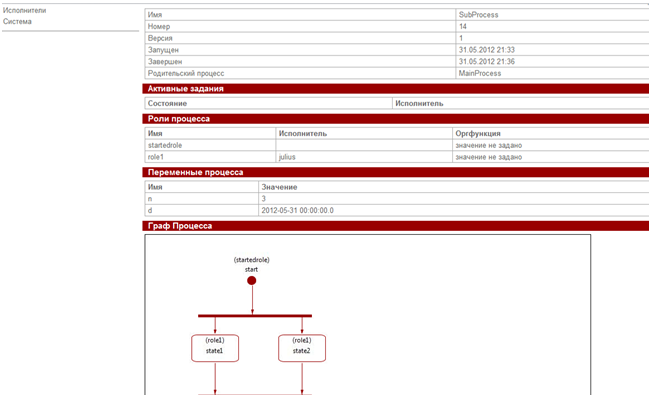

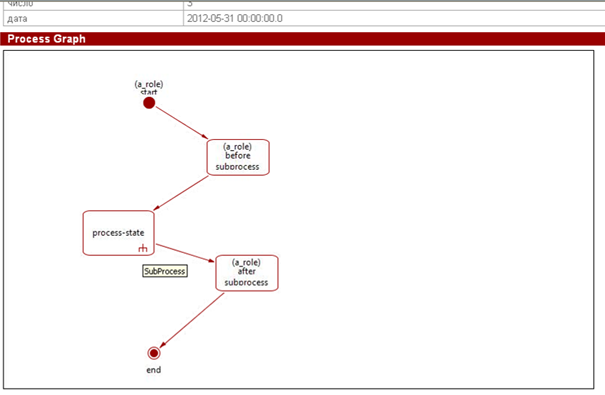

3. Для просмотра свойств процессов перейдите в "Запущенные процессы". Раскройте только что завершенный процесс MainProcess. На графе процесса щёлкните узел подпроцесса, вы перейдете на страницу со свойствами экземпляра подпроцесса SubProcess, выполненого в рамках MainProcess.

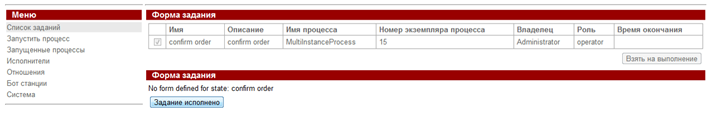

# Описание демо-процесса с мультиподпроцессом "MultiInstanceProcess"

В случае, когда в бизнес-процессе необходимо выполнить одну и ту же последовательность действий для каждого элемента из списка значений, в RunaWFE возможно использовать узлы Мультиподпроцесс или Мультидействие (см. "Глоссарий терминов").

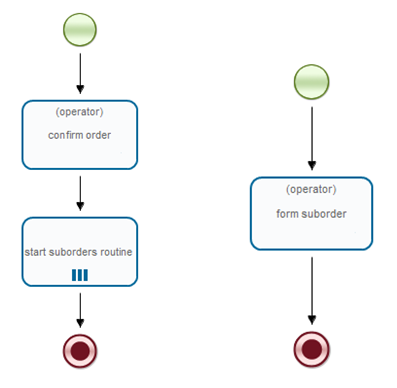

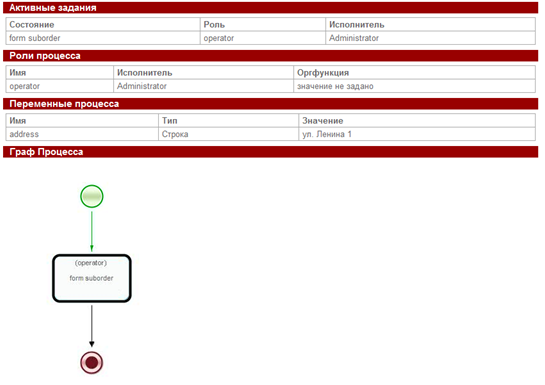

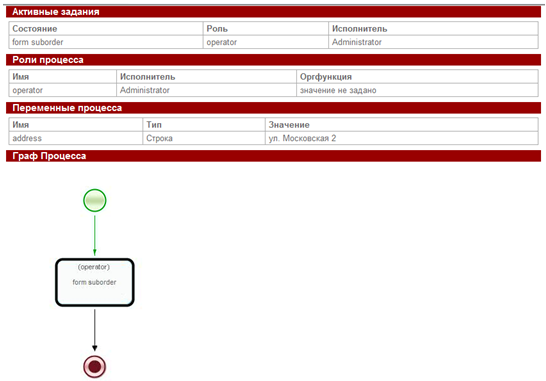

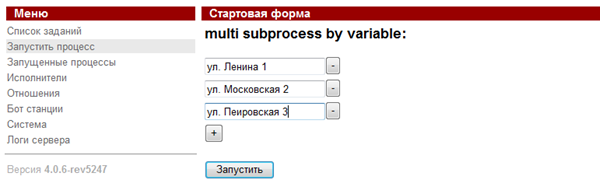

В данном примере демонстрируется элемент Мультиподпроцесс. Для каждого значения из списка создаётся экземпляр подпроцесса. При этом для каждого экземпляра основного бизнесс-процесса одновременно запускается столько подпроцессов, сколько значений в списковой переменной multiinstancelink.

Более подробно об использовании мультиподпроцессов смотрите в разделе "Создание процесса с мультиподпроцессом".

У заказчика несколько адресов, на каждый адрес необходимо оформить отдельный наряд в рамках одного заказа. В переменной addressArray будет список адресов заказчика. В экземпляре родительского процесса запустится столько подпроцессов, сколько адресов в списке. В каждом подпроцессе будет элемент с одним из адресов.

Пример графа процесса (слева) с элементом мультиподпроцесс и его подпроцесса (справа):

1. Для запуска демо-процесса "MultiInstanceProcess" щёлкните в меню на разделе "Запустить процесс". В появившемся списке процессов найдите "MultiInstanceProcess" и щёлкните на его названии.

2. На стартовой форме процесса нужно ввести адреса заказчика, количество которых совпадает с числом запускаемых подпроцессов.

3. Зайдите в "Список заданий" и подтвердите заказ.

4. Для наглядности зайдите в "Запущенные процессы" и проверьте, сколько подпроцессов MultiInstanceSubProcess запущено. Щёлкните один из подпроцессов и посмотрите значение переменной address в свойствах экземпляра подпроцесса. Посмотрите значение этой же переменной в другом подпроцессе.

5. Зайдите в "Список заданий" и сформируйте наряд для каждого подпроцесса.

На этом процесс завершается.
